مشروع يوضح تصميم وتنفيذ بنية شبكة متكاملة لمؤسسة تمتلك عدة فروع في مدن مختلفة، مع ربط الفروع بالمقر الرئيسي لضمان التواصل السلس وإدارة الموارد بشكل مركزي.
يتكون المشروع من 4 فروع رئيسية:
Cairo (Headquarter)
Mansora Branch
Alex Branch
Aswan Branch
مكونات الشبكة

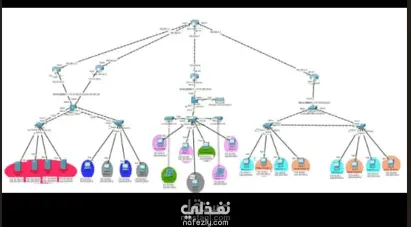

تم تصميم الشبكة باستخدام هيكل Hierarchical Network Design والذي يتكون من:
Core Layer لربط الشبكة بالكامل.
Distribution Layer لإدارة الترافيك بين الأقسام.
Access Layer لربط المستخدمين والأجهزة النهائية.
الخدمات التي تم إعدادها
DHCP Server لتوزيع عناوين IP تلقائياً على الأجهزة.
DNS Server لتحويل أسماء النطاقات إلى عناوين IP.
TFTP Server لنقل ملفات إعدادات الشبكة.
NTP Server لمزامنة الوقت بين أجهزة الشبكة.
تقسيم الشبكة
تم تقسيم الشبكة باستخدام VLANs لعزل الأقسام المختلفة وتحسين الأمان والأداء، مثل:
VLAN لقسم IT
VLAN لقسم HR
VLAN لقسم Sales
VLAN لقسم Accounting
VLAN لقسم Users
كل قسم لديه Subnet خاصة به لضمان تنظيم الشبكة وسهولة إدارتها.
خصائص التصميم
ربط الفروع بالمقر الرئيسي عبر Service Provider Router.
استخدام Layer 3 Switch لإدارة الـ Routing بين الـ VLANs.
استخدام Port Channel (LACP / PAgP) لزيادة سرعة وموثوقية الاتصال بين السويتشات.
إعداد Access Points لدعم الاتصال اللاسلكي في بعض الفروع.

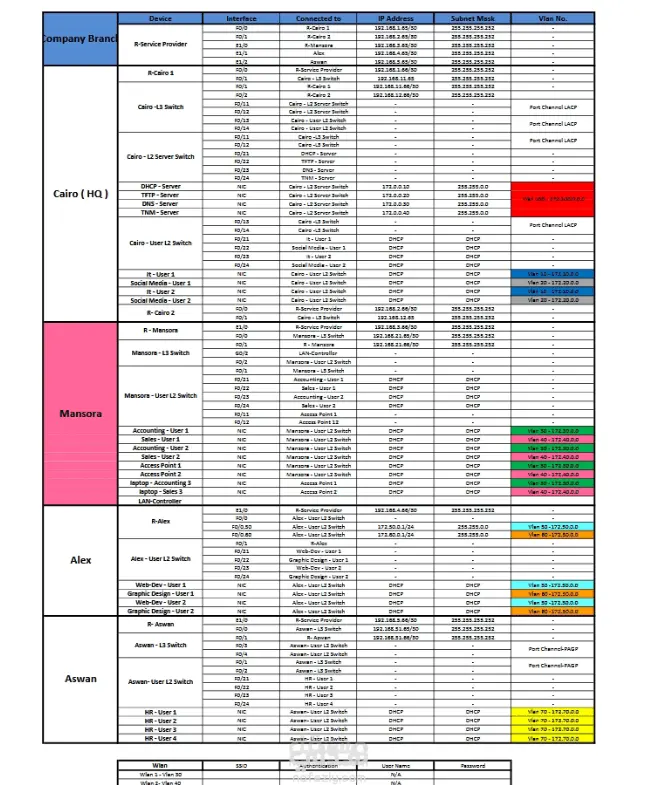

تنظيم شامل لخطة IP Addressing لكل فرع وقسم.
هدف المشروع
إنشاء شبكة مؤسسية قابلة للتوسع (Scalable Enterprise Network) توفر:
أداء عالي
أمان أفضل
إدارة مركزية للفروع
سهولة إضافة فروع أو أقسام جديدة مستقبل
