تصميم قواعد بيانات متكاملة

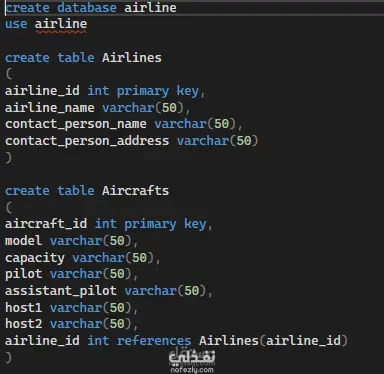

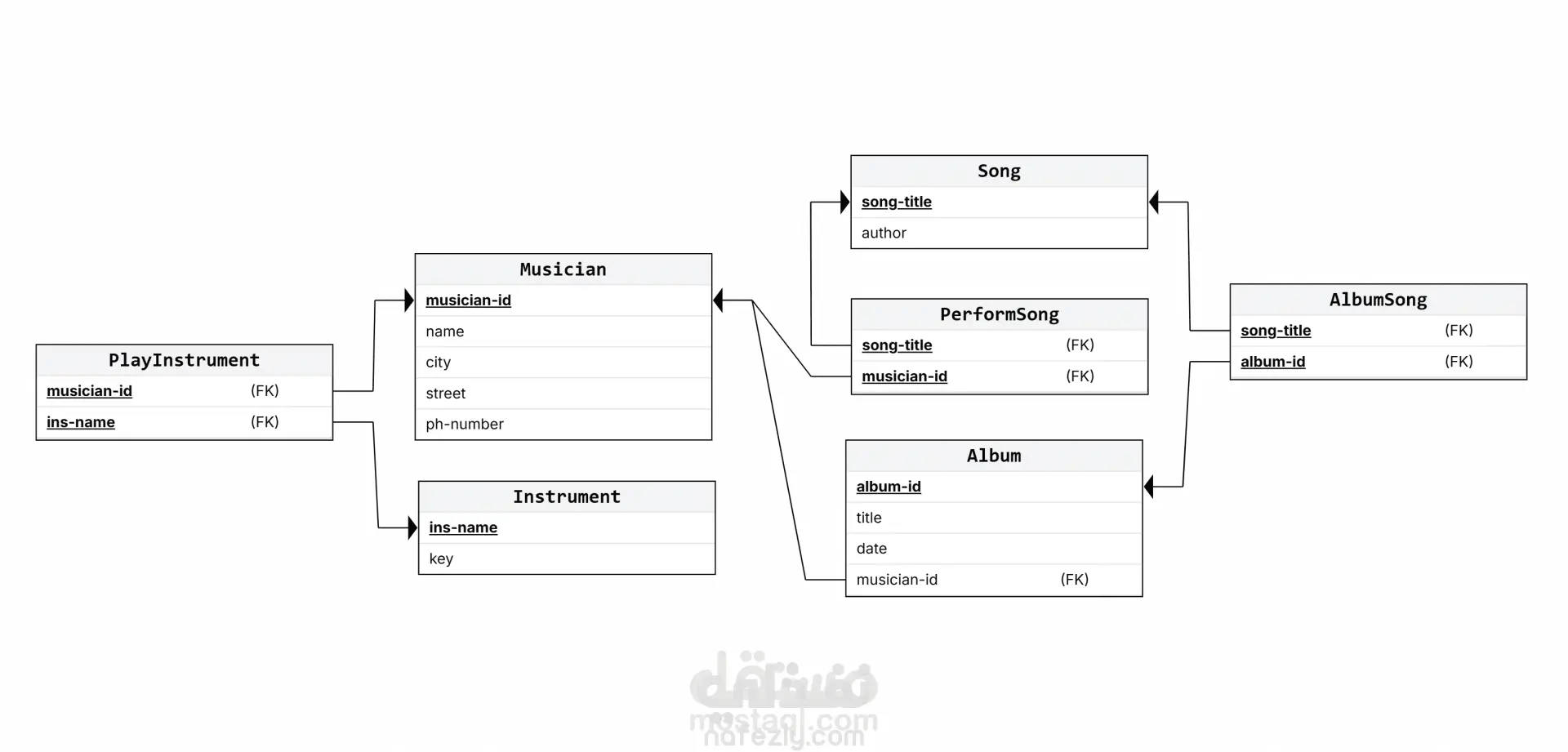

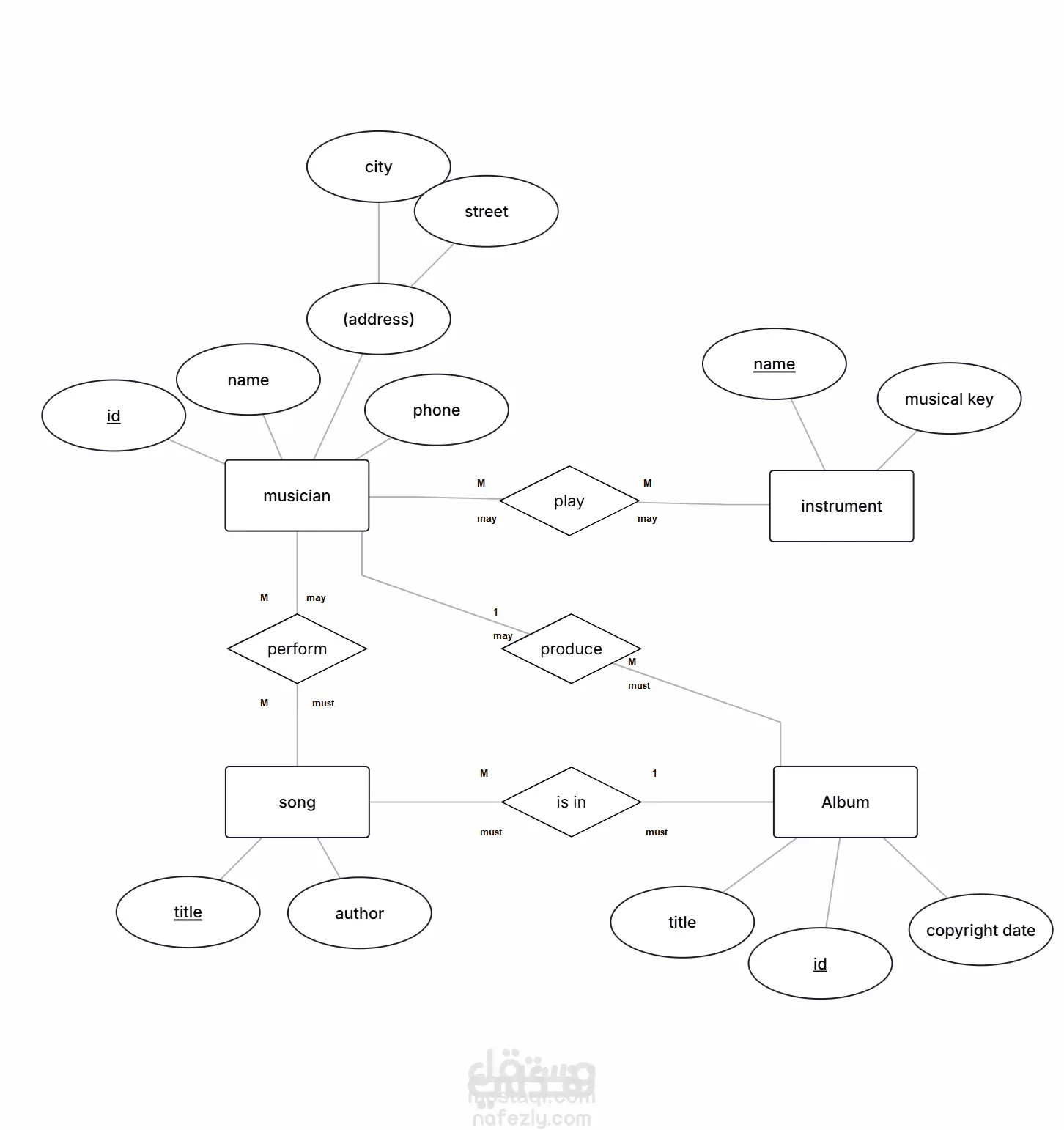

تصميم قواعد بيانات متكاملة، بدءاً من رسم مخططات الكيانات والعلاقات (ERD)، مروراً بتحويلها إلى جداول (Mapping)، وانتهاءً بتطبيقها فعلياً باستخدام SQL. - الأدوات والتقنيات اداة رسم مخططات : ErdPlus قواعد البيانات: SQL Server المفاهيم المطبقة: Entity-Relationship Modeling, Relational Mapping, DDL SQL - خطوات التنفيذ المرحلة الأولى: تحليل المتطلبات 1.قراءة وثيقة المتطلبات لكل نظام وتحديد الكيانات (Entities) والعلاقات (Relationships) والصفات (Attributes) 2.تحديد المفاتيح الأساسية (Primary Keys) والقيود (Constraints) وأنواع العلاقات (1:1, 1:N, M:N) المرحلة الثانية: رسم مخطط ERD 1.رسم الكيانات والعلاقات بين الجداول مع توضيح أنواع العلاقات ودرجات الاشتراك لكل نظام من الأنظمة الخمسة المرحلة الثالثة: تحويل ERD إلى جداول (Mapping) 1.تحويل كل كيان إلى جدول مستقل 2.معالجة العلاقات متعددة-لمتعددة بإنشاء جداول وسيطة (Junction Tables) كجدول Student_Course وجدول Musician_Song وغيرها 3.نقل المفاتيح الأجنبية (Foreign Keys) بشكل صحيح تبعاً لنوع العلاقة 4.معالجة الصفات المركبة كعنوان العميل والتاريخ المقسم المرحلة الرابعة: التطبيق بـ SQL 1.كتابة جملة الانشاء لكل جدول مع تحديد أنواع البيانات والقيود 2.تعريف المفاتيح الأساسية والأجنبية وقيود NOT NULL وUNIQUE 3.التعامل مع الحالات الخاصة كعلاقة المدير بالقسم (Self-referencing أو علاقة منفصلة)
