إعداد المخططات التنفيذية والرسومات الفنية (Shop Drawings) للأجزاء الميكانيكية المعقدة
تفاصيل العمل

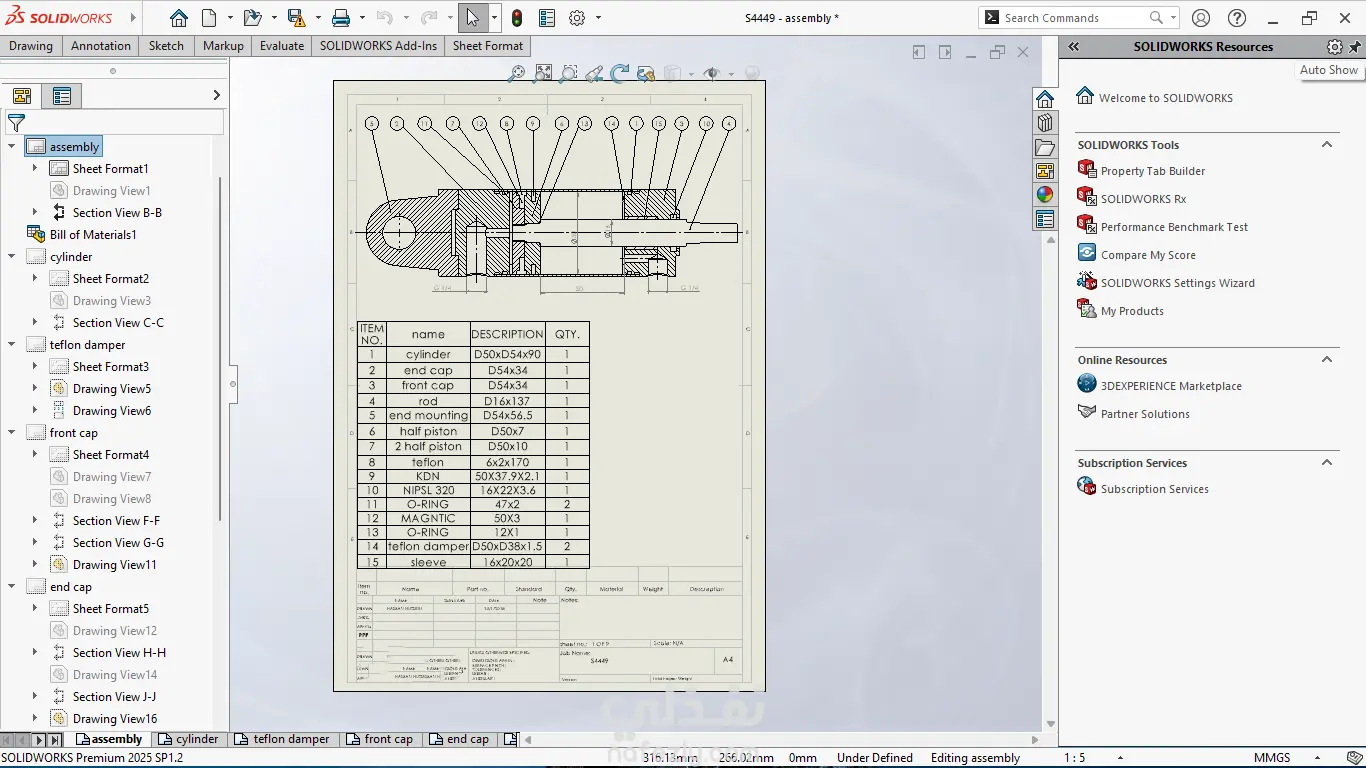

هذا العمل يوضح قدرتي على صياغة لغة تواصل هندسية دقيقة بين المصمم والمنفذ. الهدف هنا ليس مجرد الرسم، بل تقديم لوحة تنفيذية (Shop Drawing) تغني الفني عن التخمين، وتضمن الالتزام التام بمعايير الجودة. التفاصيل التقنية التي أهتم بها في لوحاتي: -القطاعات العرضية: أحرص على تنفيذ قطاعات طولية وعرضية (كما في المسقط B-B) لتوضيح التفاصيل الداخلية المختفية. هذا يسهل على الفني فهم تتابع الأجزاء الداخلية مثل الـ Piston والـ Rod وأماكن توضع الأختام (Seals) بدقة. -توصيف الأجزاء القياسية: كل قطعة في اللوحة مربوطة بجدول الكميات (BOM). على سبيل المثال، يتم تحديد مقاسات الـ O-Rings والـ Magnetic Rings بدقة لضمان طلب القطعة الصحيحة من الموردين وتجنب أخطاء التجميع. -جداول الكميات وتوصيف الخامات: أقدم جدولاً تفصيلياً يشمل اسم الجزء، الوصف التقني، والكمية المطلوبة. هذا الجدول هو المرجع الأساسي لمسؤول المخازن والمشتريات لضمان عدم نقص أي مكون في مرحلة التجميع النهائي. -توزيع الأبعاد وتفاوتات التشغيل: أهتم بتوزيع الأبعاد الأساسية والفرعية بطريقة تخدم ماكينة التشغيل، مع توضيح تفاوتات الأبعاد لضمان التوافق المثالي بين الأجزاء المتحركة. -نظام الترقيم: كل جزء في الرسم التجميعي يحمل رقماً تعريفياً يشير مباشرة لبياناته في الجدول، مما يمنع اللبس عند التعامل مع تجميعات تحتوي على أكثر من 15 قطعة مختلفة. المهارات التي أقدمها للفنيين: -وضوح المساقط: إخراج لوحات نظيفة خالية من التعارض البصري. -فهم ميكانيكا السوائل والضغوط: مراعاة أماكن الـ Teflon Dampers والـ Seals لضمان عمل الأسطوانة بدون تسريب. -سهولة التتبع: ربط ملفات الأجزاء بملف التجميع لسهولة التعديل أو استخراج مساقط إضافية عند الطلب. انا أؤمن أن الرسمة التي لا تُفهم في الورشة هي رسمة فاشلة هندسياً.. لوحاتي مصممة لتكون الدليل العملي الأول والأخير لعملية الإنتاج.
