تصميم تجميعة ميكانيكية معقدة وتحليل القابلية للتصنيع

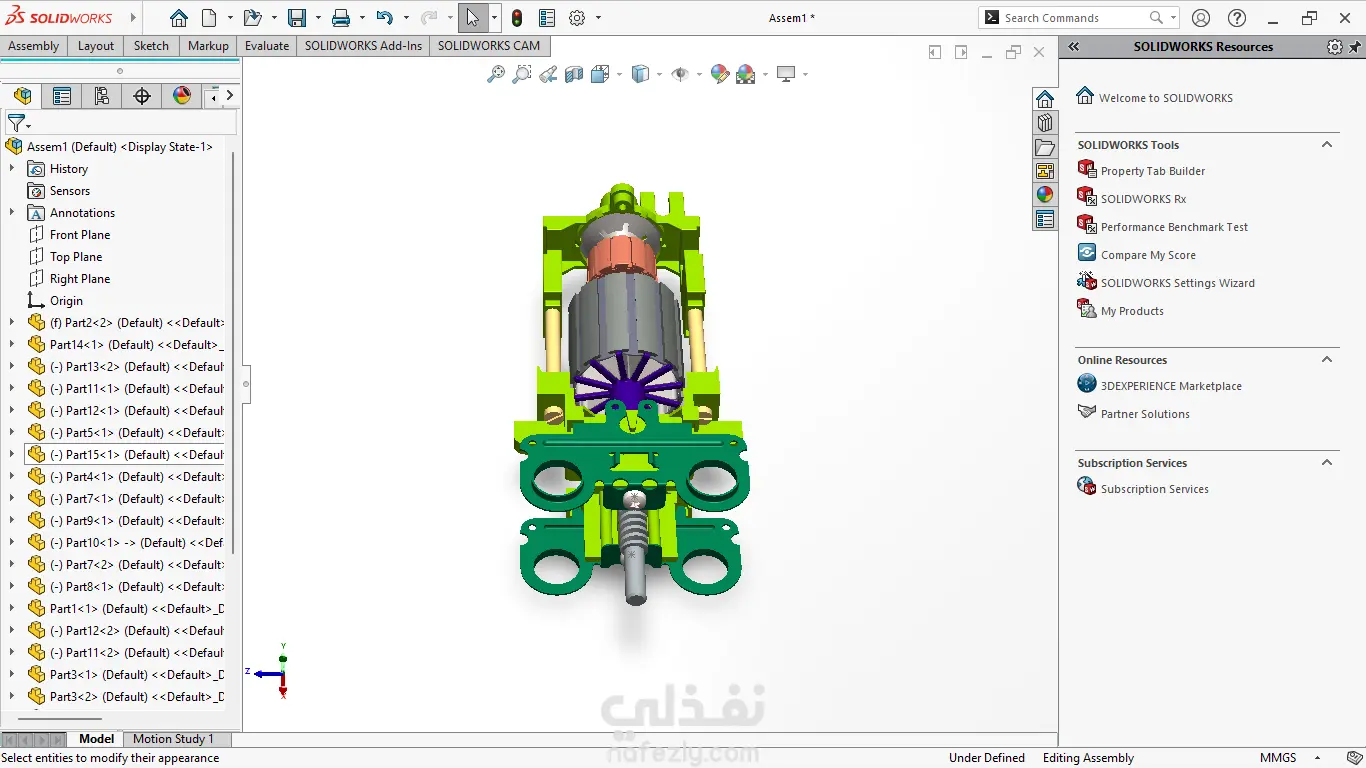

هذا المشروع يمثل محاكاة كاملة لتصميم محرك/جهاز حركي تم بناؤه من الصفر باستخدام SolidWorks. لم يكن التركيز فقط على الشكل الخارجي، بل على هندسة الأجزاء الداخلية لضمان التوافق الديناميكي الكامل بين المكونات. القيمة المضافة في هذا التصميم: إدارة التجميعات: بناء تجميعة تحتوي على أكثر من 15 جزءاً مختلفاً (Parts)، مع ضبط الـ Mates بدقة لضمان حرية الحركة الميكانيكية الصحيحة ومنع أي تداخل. الدقة في النمذجة : تصميم دقيق للمكونات الداخلية مثل الـ Rotor والـ Commutator والـ Housing، مع مراعاة خلوصات التجميع (Clearances) لضمان سهولة التركيب والصيانة. التصميم الموجه للتصنيع (DfM): كل جزء في هذه التجميعة مصمم ليكون قابلاً للإنتاج، سواء عبر القوالب للأجزاء البلاستيكية الخضراء، أو الخراطة للمعادن. تحليل المواد والألوان: استخدام الأكواد اللونية للتمييز بين الخامات المختلفة (النحاس، الصلب، البوليمرات)، مما يسهل عملية قراءة التصميم في مرحلة الإنتاج. المخرجات التقنية المتوفرة لهذا العمل: Exploded View: عرض تفصيلي لأجزاء التجميعة يوضح طريقة التركيب. Bill of Materials (BOM): قائمة كاملة بالأجزاء والمواد المطلوبة للإنتاج. Production Formats: ملفات جاهزة بصيغة (STEP, IGS, SLDASM) متوافقة مع جميع أنظمة التصنيع الحديثة. لماذا يمثل هذا العمل دليلاً على خبرتي؟ الصور توضح أنني لست مجرد "راسم"؛ بل مهندس يستطيع إدارة مشروع ميكانيكي كامل من القطع الفردية (Part level) وصولاً إلى المنتج النهائي الجاهز للعمل (System level).
