هذا المشروع ليس مجرد نمذجة ثلاثية الأبعاد، بل هو نموذج متكامل لقطعة تجميع ميكانيكي (Clevis Bracket) تم تصميمها بعقلية Design for Manufacturing (DfM). تم التركيز هنا على دقة التوافق (Fit) والوظيفة الميكانيكية لضمان الانتقال السلس من الشاشة إلى خط الإنتاج.
ما يميز هذا العمل تقنيًا:

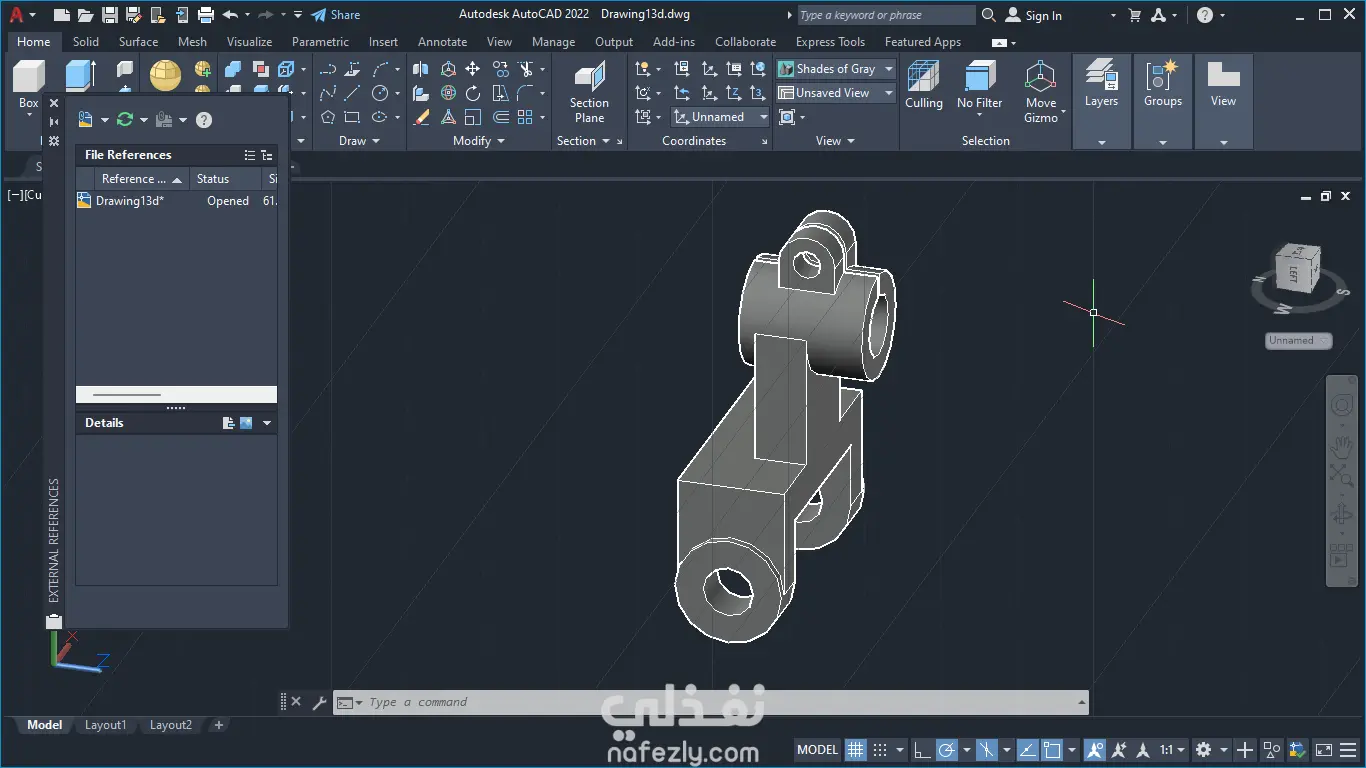

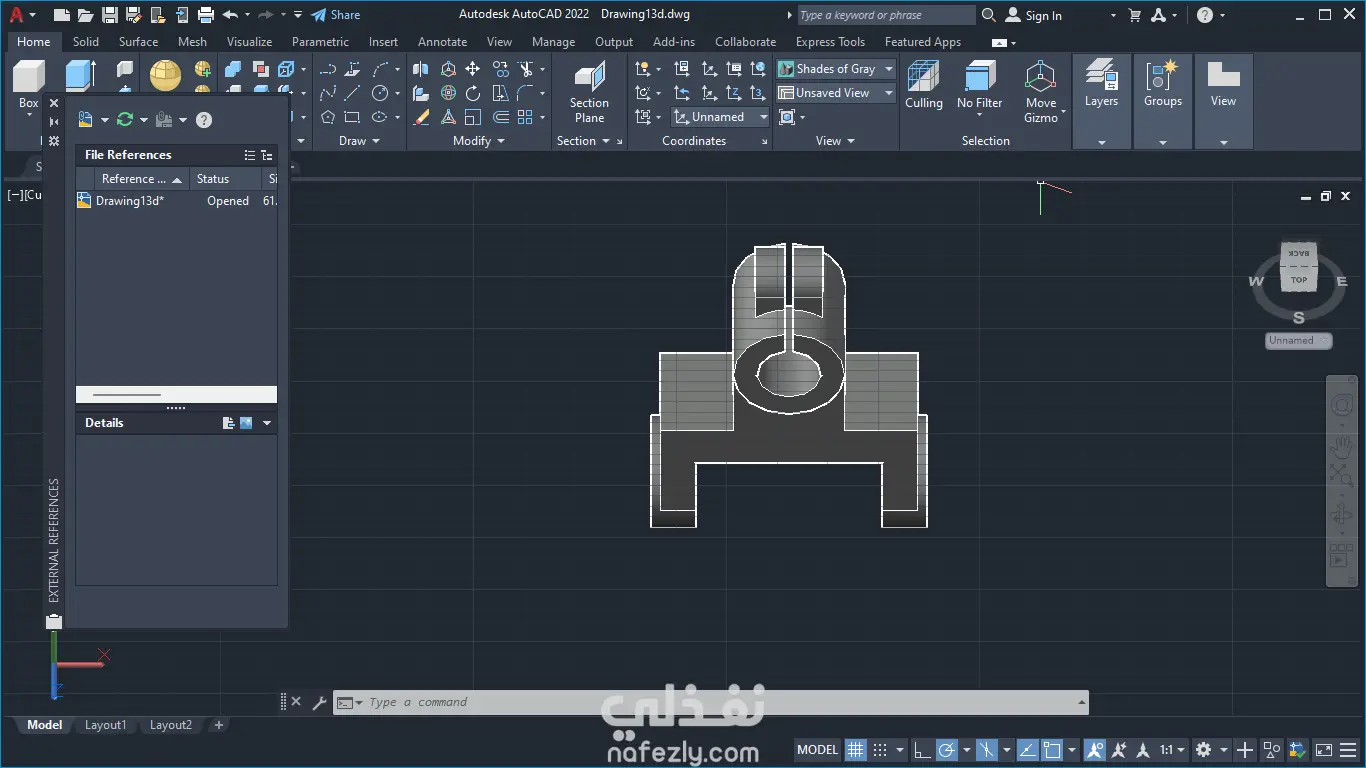

هيكلة النموذج (3D Modeling): بناء القطعة بأسلوب الـ Solid Modeling الذي يضمن سلامة الأسطح والكتلة، مع مراعاة الزوايا المائلة (Draft angles) والفتحات الأسطوانية المعقدة.

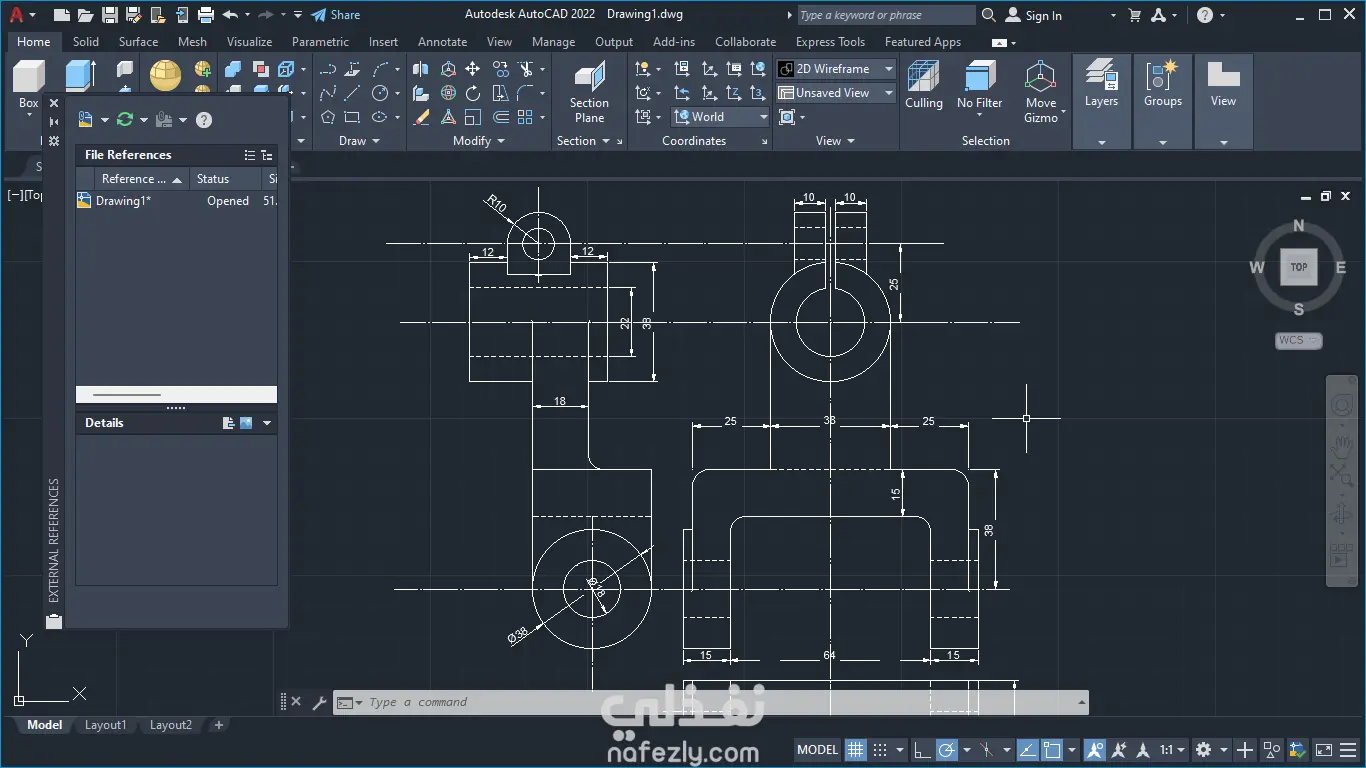

الرسومات التنفيذية (Drafting Excellence): كما يظهر في الصور، تم إعداد لوحات 2D مطابقة للمواصفات القياسية، تشمل:
-Geometric Dimensioning: توزيع الأبعاد بذكاء لتسهيل عمل الفني في الورشة.
-Hidden Details: توضيح كامل للتجويفات الداخلية والمسارات المخفية عبر الـ Hidden lines.
-Centerlines & Symmetry: ضبط دقيق لمحاور التماثل لضمان دقة الثقب والتشغيل (Machining).
-جاهزية التصنيع (Production Ready): التصميم مهيأ تمامًا للتعامل مع ماكينات الـ CNC أو الطباعة ثلاثية الأبعاد، مع مراعاة إعدادات الـ Slice والـ G-code لاحقًا.
القيمة المضافة للعميل:
تقليل المخاطرة: ضمان عدم وجود تعارض (Interference) في التجميع قبل البدء في صرف ميزانية التصنيع.
المرونة: تقديم الملفات بصيغ متعددة (DWG, STL, STEP) لتناسب أي جهة تصنيع (ورشة خراطة، مصنع CNC، أو معمل 3D Printing).
الاحترافية: لوحة هندسية نظيفة ومنظمة تعكس هوية الشركة أو المشروع أمام الموردين.
-البرمجيات: (Solidworks/AutoCAD).
دائمًا ما أقول إن التصميم الناجح هو الذي لا يحتاج الفني لسؤال المصمم عن أبعاده. إذا كنت تبحث عن هذه الدقة في مشروعك القادم، يسعدني التعاون معك.
