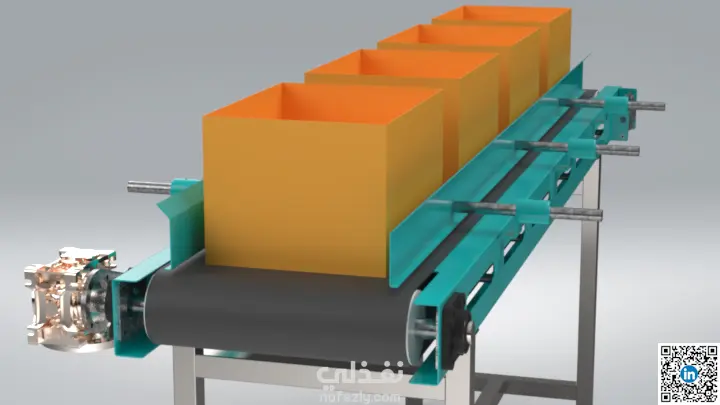

نموذج ثلاثي الأبعاد احترافي مصمم بالكامل على SOLIDWORKS 2025، يمثل نظام ناقل أفقي بالحزام PVC جاهز للتنفيذ الصناعي.
الملف يتضمن جميع ملفات التصنيع اللازمة:

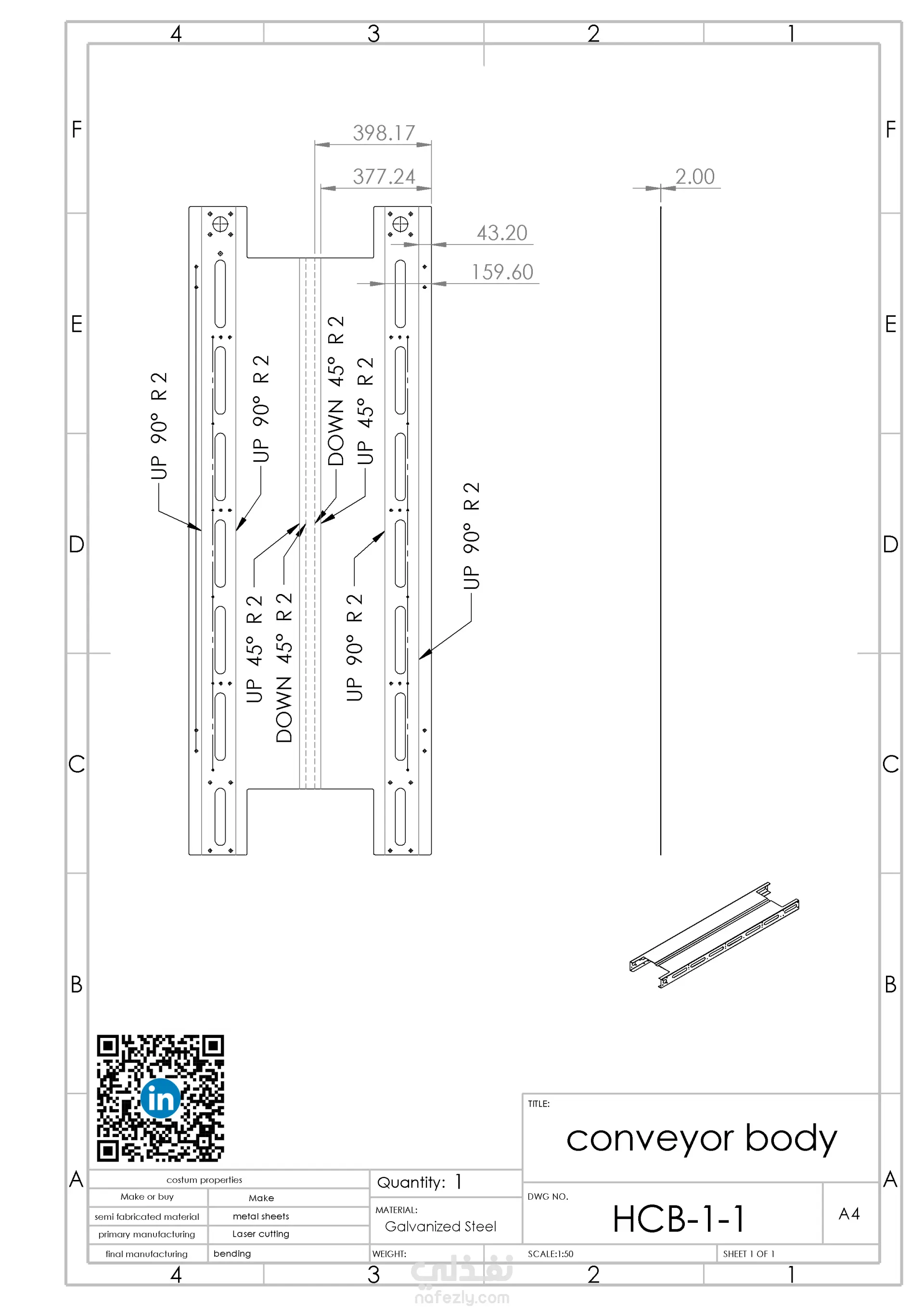

ملفات DXF للقص بالليزر

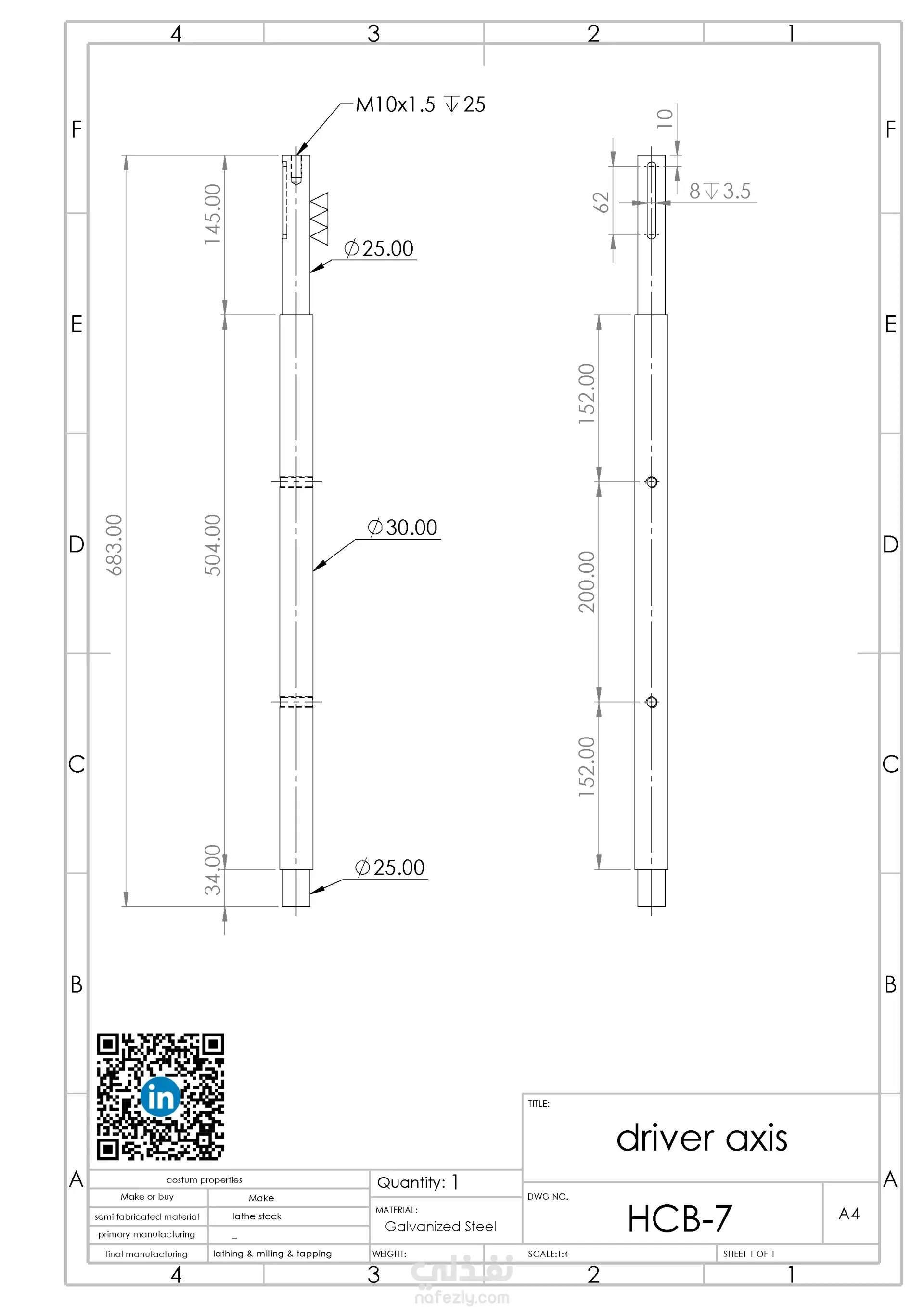

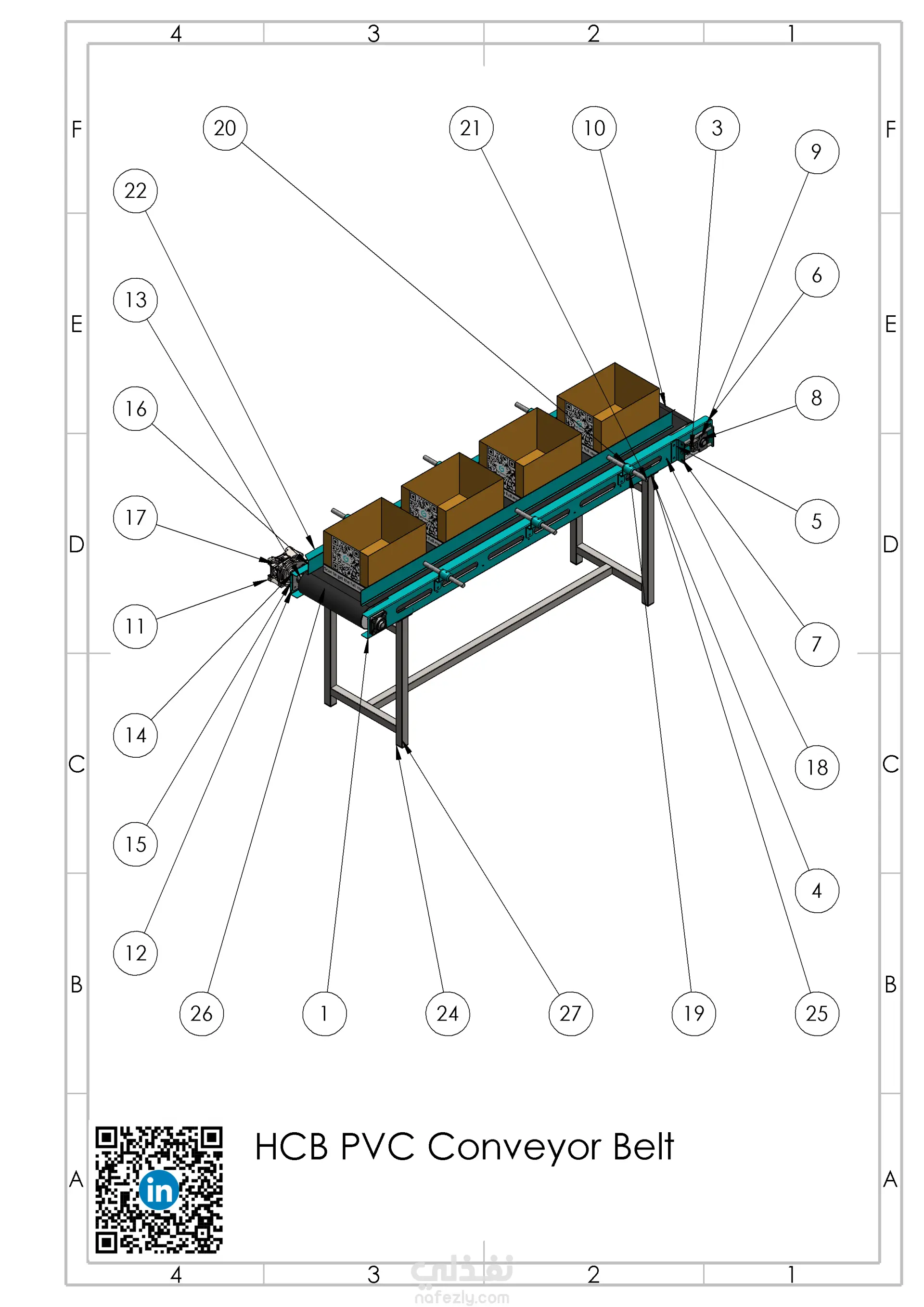

رسومات PDF وSLDDRW مع exploded view لتسهيل التجميع
المواصفات الأساسية:
علبة سرعة NMRV050 i20 متوافقة مع محرك 0.5 HP مخصصةلعمود قطر 25 مم و محامل UCT205 / UCF205
سرعة النقل يمكن تخصيصها عبر تغير علبة السرعة لكن بشرط مراعاة نصف قطر العمود القائد 25مم
مخصص لسير PVC بعرض 400 مم وطول 4460 مم وسماكة 3 مم

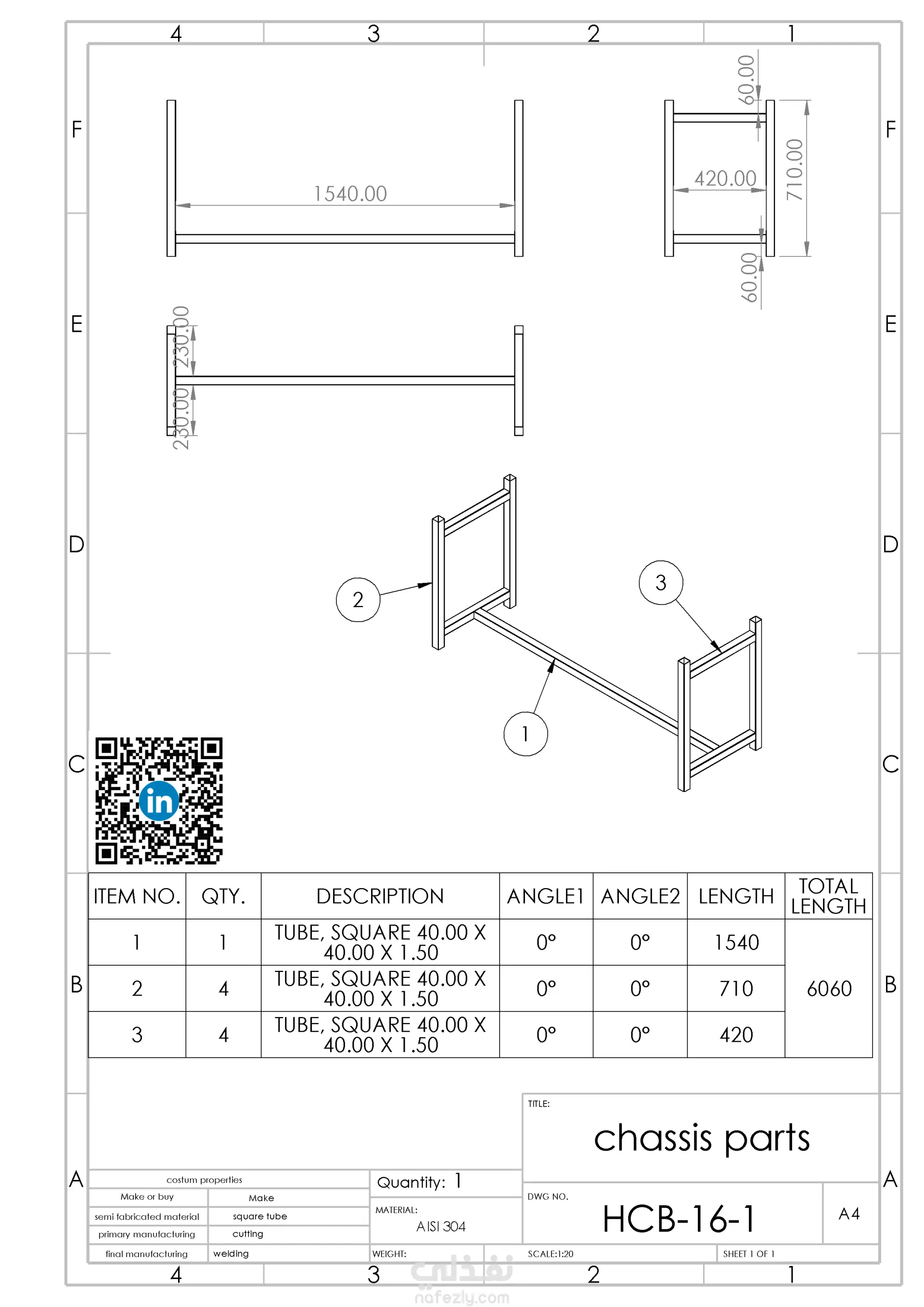

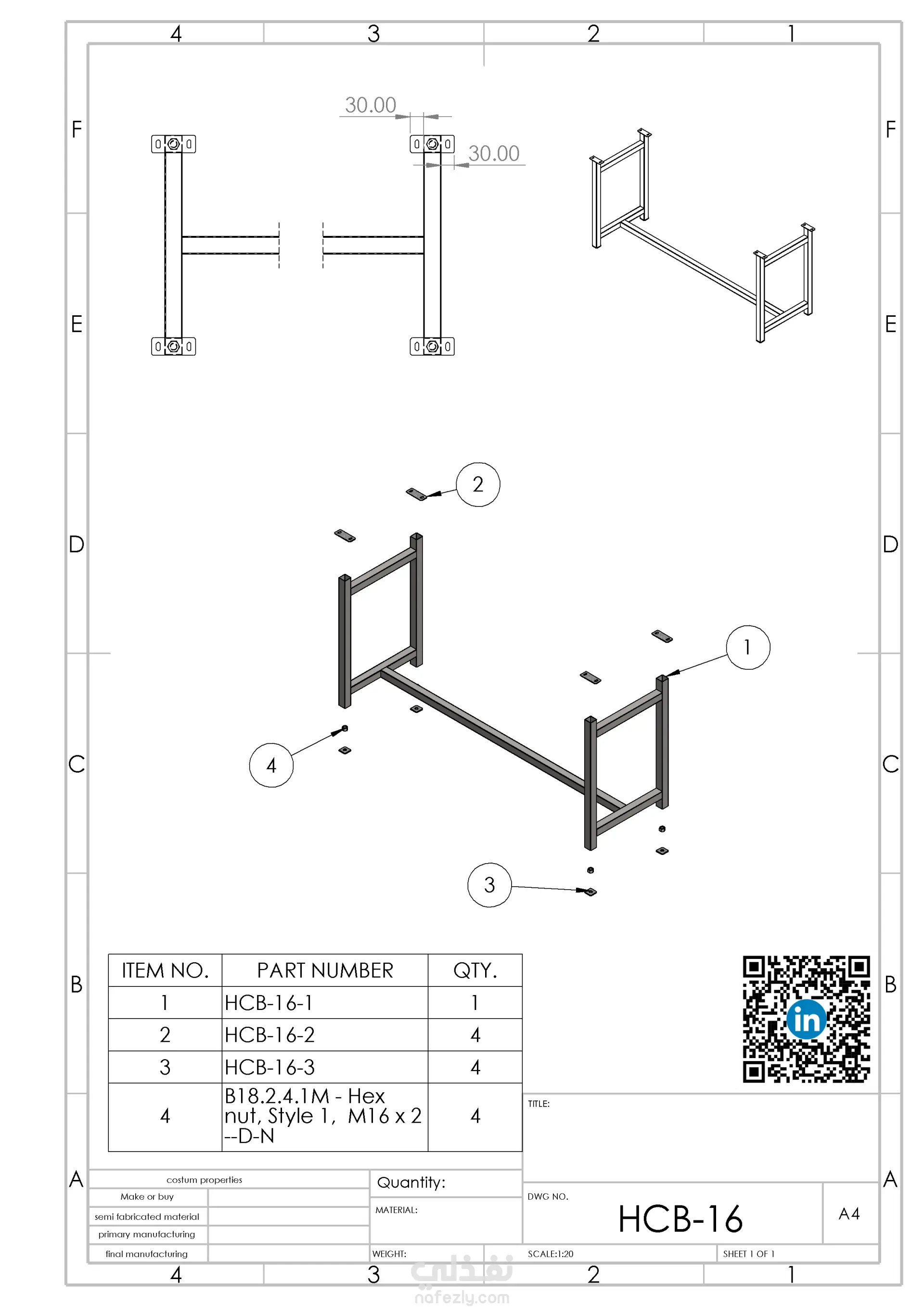

هيكل من الألمنيوم والحديد بأبعاد إجمالية: 2270×1100×1050 مم
الميزات:

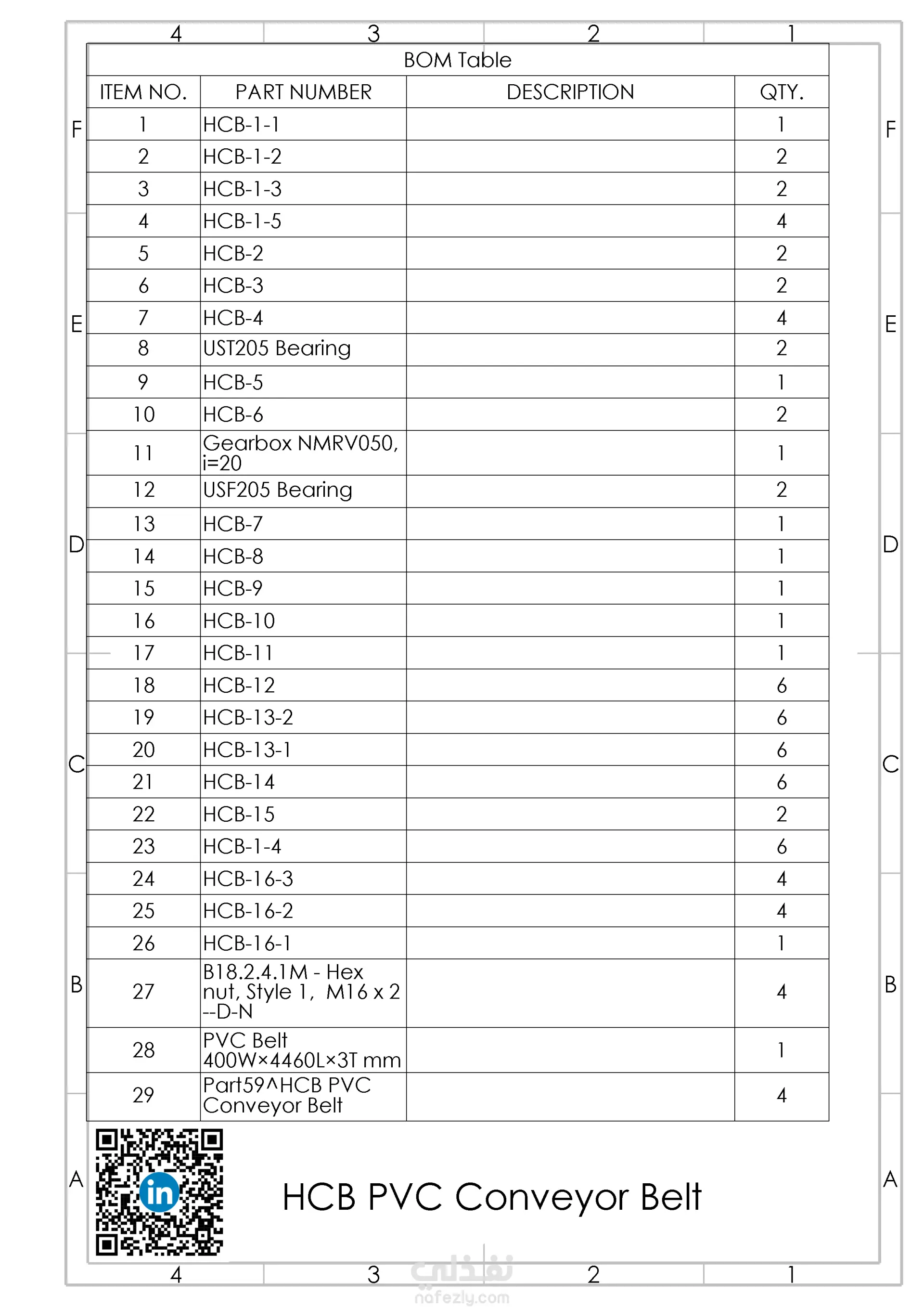

تنظيم منطقي ومنظم لكل المكونات في FeatureManager مرقم حسب التصنيع
تصميم نهائي جاهز للتصنيع الفعلي أو العروض الصناعية
الاستخدام:
مثالي لتطبيقات النقل والتعبئة في خطوط الإنتاج المختلفة.
