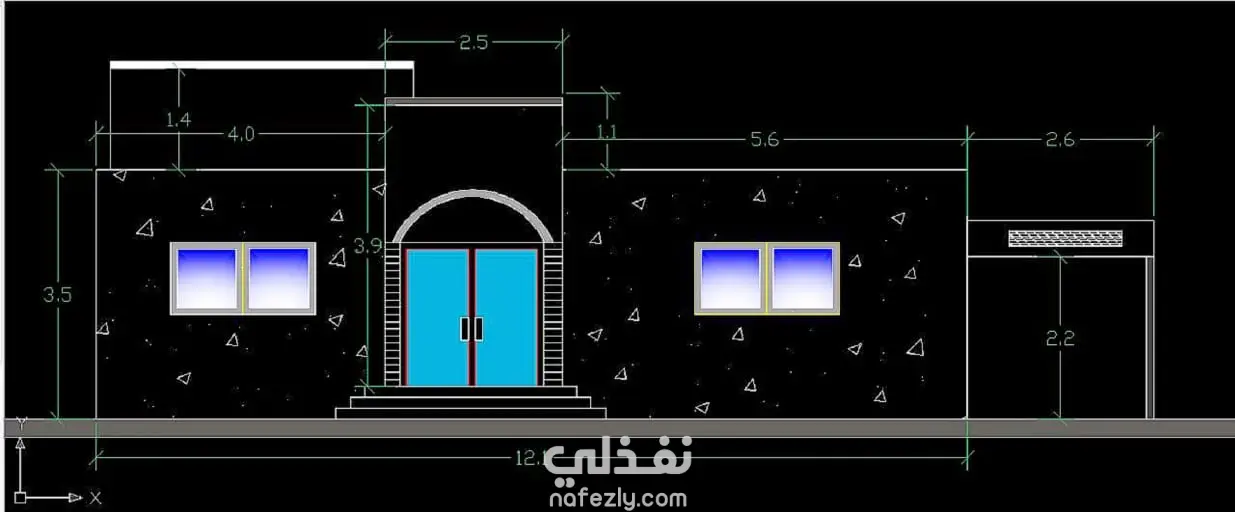

العمل عبارة عن رسم Elevation لواجهة مبنى سكني/منشأة صغيرة باستخدام برنامج AutoCAD. يظهر المخطط تفاصيل الواجهة الخارجية بشكل دقيق من حيث الأبعاد، النوافذ، المدخل الرئيسي، العناصر الجمالية، والارتفاعات.
نوع العمل:
رسم هندسي ثنائي الأبعاد (2D Architectural Elevation) يُستخدم في عرض شكل الواجهة قبل التنفيذ.
ميزاته:
توضيح الأبعاد الحقيقية للواجهة (عرض، ارتفاع، مقاسات النوافذ والأبواب).
إبراز العناصر المعمارية مثل: القوس فوق الباب، الدرج، النوافذ، والفتحات الجانبية.
يساعد على فهم الشكل النهائي للمبنى قبل التنفيذ.
دقة في القياسات لسهولة انتقال العمل إلى الموقع.
إمكانية التعديل بسهولة على البرنامج حسب طلب العميل أو المهندس.
