Professional Filter Press Technical Diagram Design

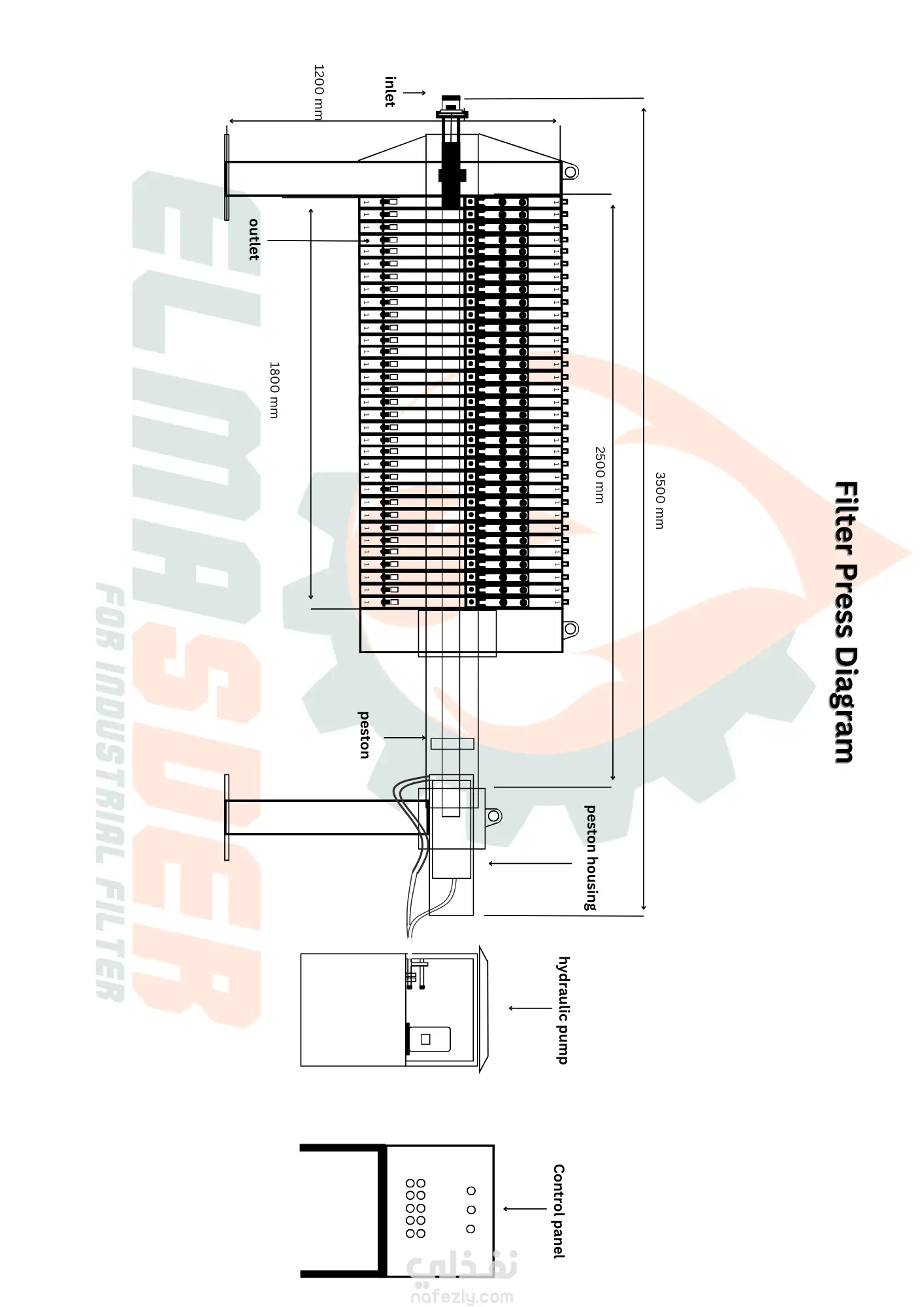

رسم مخطط هندسي (Technical Diagram) لفلتر برس صناعي في هذا المشروع قمت بإعداد وتصميم مخطط هندسي دقيق (Technical Drawing) لجهاز Filter Press الصناعي، مع توضيح جميع أبعاده الأساسية ومكوناته الرئيسية بما يناسب الاستخدام في الكتالوجات الفنية أو ملفات التصنيع. تفاصيل العمل: -رسم مخطط دقيق 2D لجميع أجزاء الفلتر برس، شاملاً: غرفة الفلترة المكبس (Piston) بيت المكبس (Piston Housing) مضخة هيدروليكية لوحة التحكم مداخل ومخارج السائل (Inlet / Outlet) تحديد جميع الأبعاد بالميليمتر مثل (1800 mm، 2500 mm، 3500 mm)، مع مراعاة الدقة الهندسية. -إضافة تسميات فنية واضحة (Labels) لكل جزء لضمان سهولة الفهم والاستخدام. - استخدام ستايل خط هندسي بسيط وواضح مناسب للوثائق الفنية. - دمج الهوية البصرية للشركة المصدر بطريقة خفيفة من خلال الشعار الشفاف في الخلفية. - تصميم مخطط مناسب للطباعة وللاستخدام الرقمي سواء في دليل التشغيل أو العروض التقديمية. -البرامج المستخدمة: Figma حسب الطلب (يمكنك ذكر البرنامج الذي استخدمته) هدف التصميم: -توفير مخطط هندسي احترافي يساعد العملاء والمهندسين على فهم تركيب الفلتر برس. -دعم التقديمات الفنية (Technical Offers) والكتالوجات الصناعية. - إبراز احترافية الشركة من خلال عرض معلومات تقنية دقيقة بشكل واضح وجذاب.
