Single-Area OSPFv2 Configuration

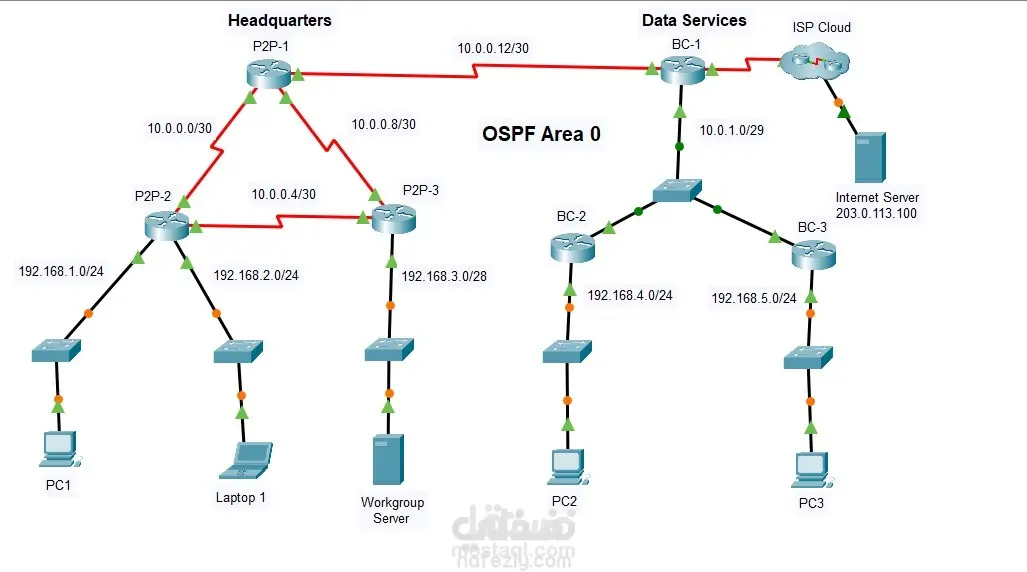

وصف المشروع: هذا المشروع عبارة عن تصميم وتنفيذ لشبكة مؤسسية باستخدام برنامج Cisco Packet Tracer، مع التركيز على تطبيق بروتوكول التوجيه الديناميكي OSPF (Open Shortest Path First). تم تصميم الشبكة بالكامل لتعمل داخل منطقة واحدة هي المنطقة الأساسية (Backbone Area 0). هيكل الشبكة: تنقسم البنية التحتية إلى قسمين رئيسيين متصلين ببعضهما: المقر الرئيسي (Headquarters): يتكون من ثلاثة موجهات (Routers) هي: P2P-1, P2P-2, P2P-3. هذه الموجهات متصلة ببعضها البعض في تصميم شبكي (Mesh) لضمان التكرارية (Redundancy) وتوافر المسارات البديلة، باستخدام شبكات point-to-point (مثل 10.0.0.0/30, 10.0.0.4/30, 10.0.0.8/30). يقوم كل موجه بخدمة شبكات محلية (LANs) مختلفة (مثل 192.168.1.0/24, 192.168.2.0/24, 192.168.3.0/28). خدمات البيانات (Data Services): تتكون من ثلاثة موجهات: BC-1, BC-2, BC-3. يعمل BC-1 كموجه مركزي (Hub) لهذا القسم، حيث يتصل بالموجهين BC-2 و BC-3 عبر شبكة وصول متعدد (Multi-access network) هي 10.0.1.0/29. يقوم BC-2 و BC-3 بخدمة الشبكات المحلية الخاصة بهما (192.168.4.0/24 و 192.168.5.0/24). الاتصال بالإنترنت والربط البيني: يتم ربط "المقر الرئيسي" بقسم "خدمات البيانات" عبر وصلة (WAN) بين P2P-1 و BC-1 (10.0.0.12/30). يعمل الموجه BC-1 أيضاً كموجه حافة (Edge Router)، حيث يتصل بسحابة مزود الخدمة (ISP Cloud) لتوفير الوصول إلى خادم إنترنت خارجي (203.0.113.100). أهداف المشروع وتكوين OSPF: التوجيه الداخلي: تم تفعيل بروتوكول OSPF (Area 0) على جميع الموجهات الستة لضمان تبادل جداول التوجيه ديناميكياً وتحقيق الاتصال الكامل (Full Connectivity) بين جميع الشبكات المحلية الداخلية. التوجيه الافتراضي: تم تكوين مسار افتراضي (Default Route) على الموجه الحافة BC-1 يشير إلى مزود الخدمة (ISP). نشر المسار الافتراضي: تم استخدام أمر default-information originate على BC-1 لنشر هذا المسار الافتراضي إلى جميع الموجهات الأخرى داخل منطقة OSPF. هذا يسمح لجميع الأجهزة في الشبكة الداخلية بالوصول إلى الإنترنت. التحقق: تم التحقق من جداول التوجيه على جميع الموجهات واختبار الاتصال بنجاح (باستخدام ping و traceroute) من الأجهزة الطرفية (مثل PC1) إلى الأجهزة في الشبكات الأخرى (مثل PC3) وإلى خادم الإنترنت الخارجي.
