تصميم UML diagrams ل مشروع ATM system

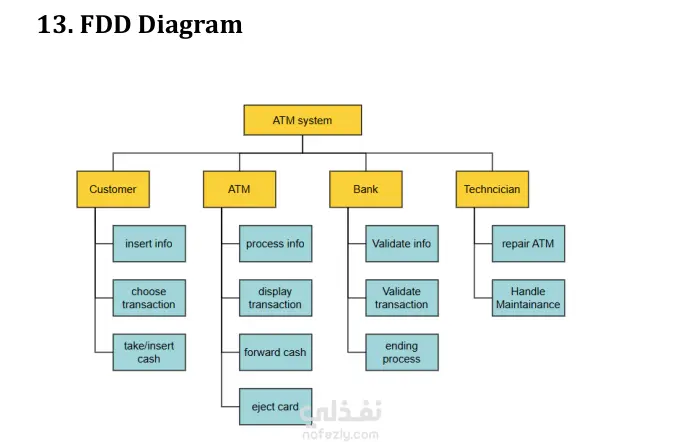

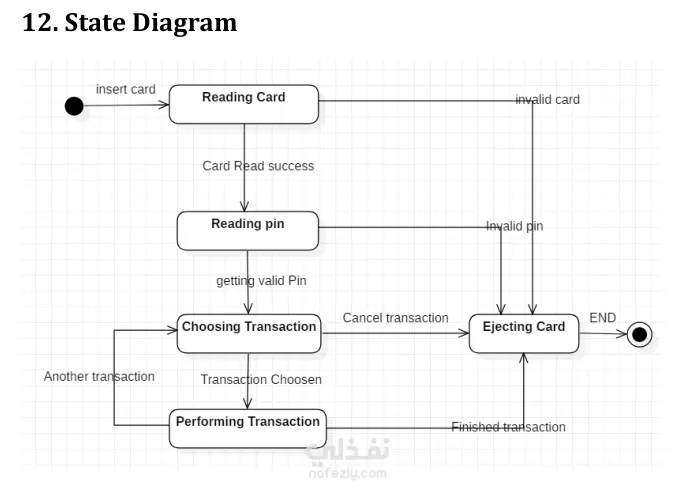

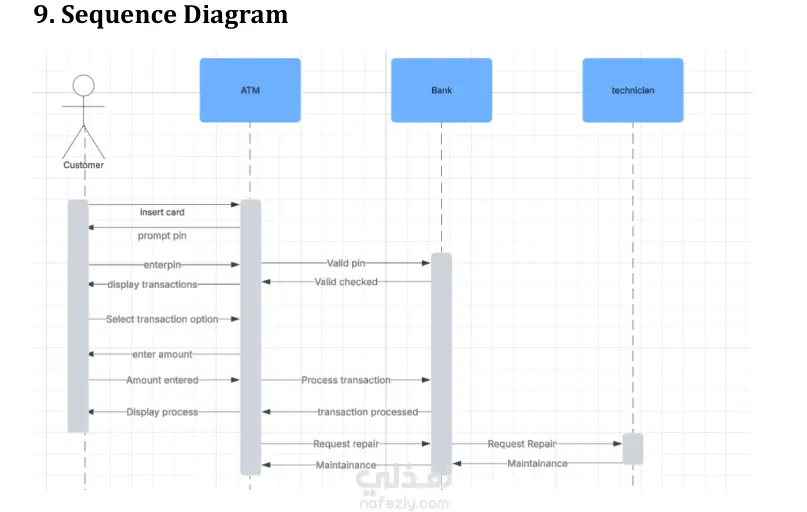

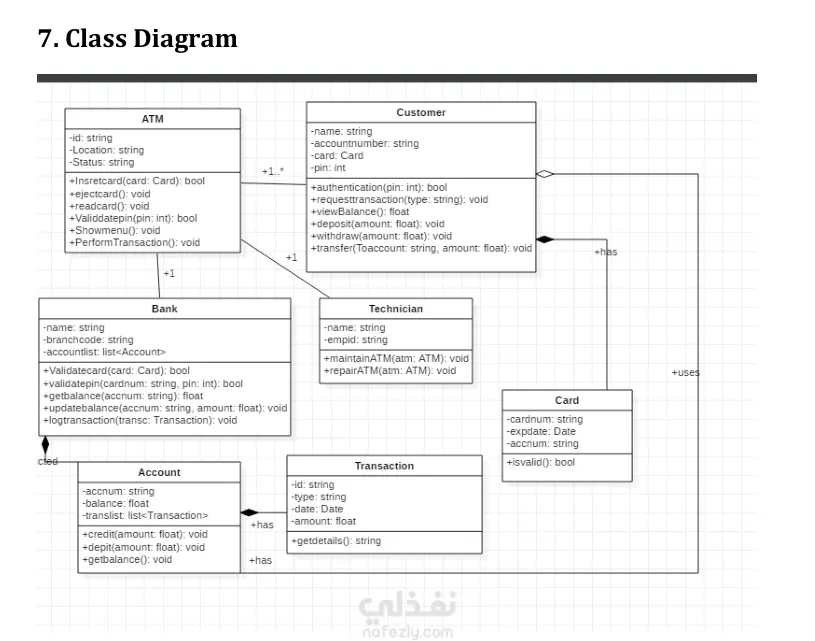

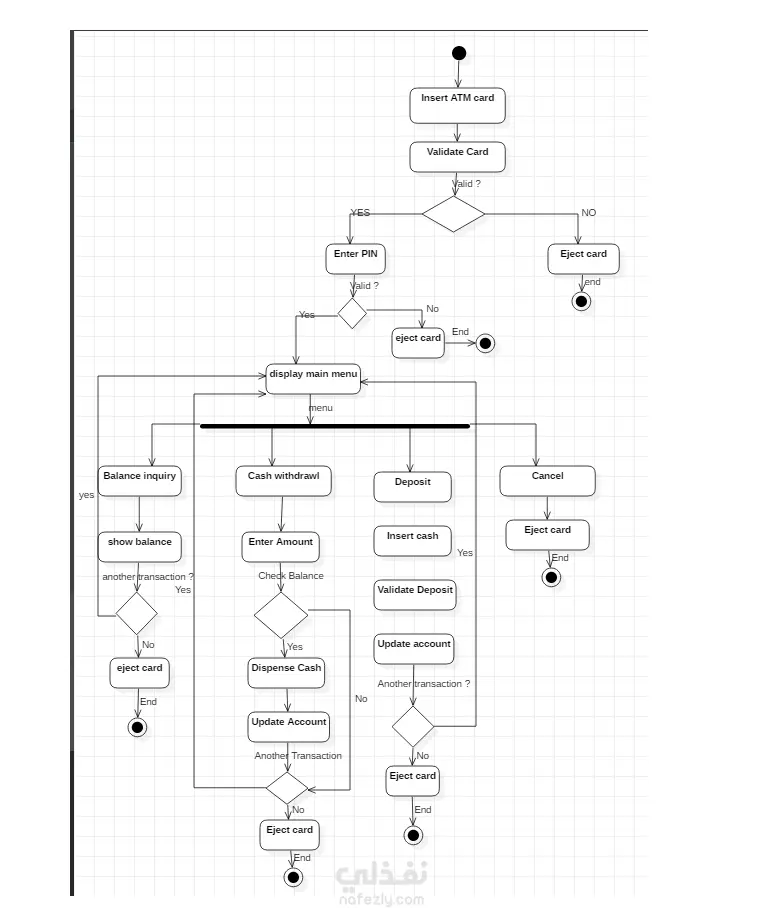

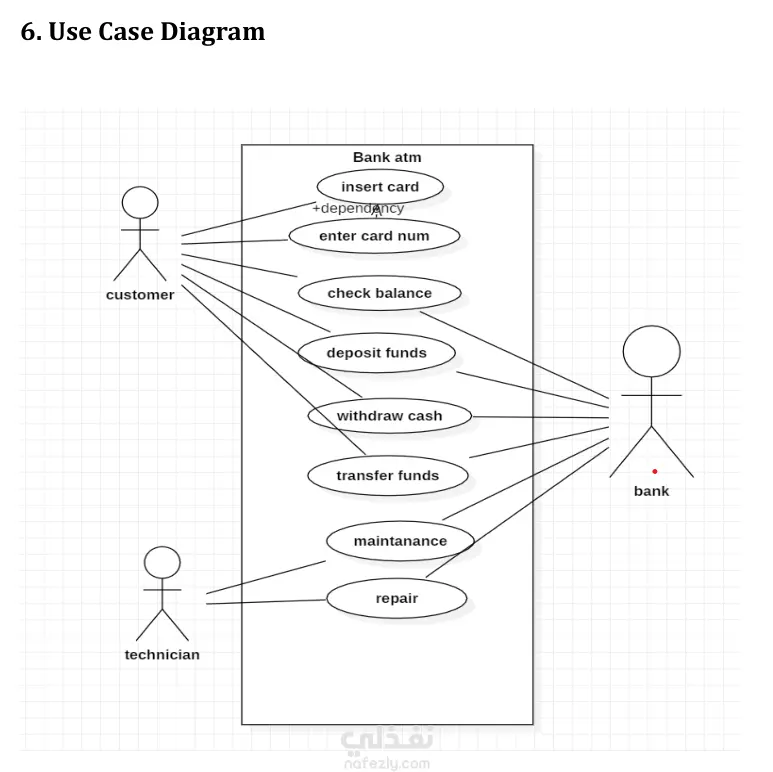

وصف مشروع نظام الـ ATM مشروع نظام الصراف الآلي (ATM System) هو مشروع يهدف إلى تحليل وتصميم نظام بنكي آلي متكامل يُمكّن العملاء من تنفيذ معاملاتهم البنكية بسهولة وأمان دون الحاجة إلى زيارة فروع البنك. يتيح النظام للمستخدمين تنفيذ عمليات مثل سحب وإيداع الأموال، الاستعلام عن الرصيد، وتحويل الأموال، بالإضافة إلى تمكين الفنيين من إجراء الصيانة الدورية للنظام والتعامل مع الأعطال. كما يتواصل النظام مباشرة مع قاعدة بيانات البنك للتحقق من صحة العمليات وتحديث الأرصدة بشكل لحظي. فكرة عمل النظام العميل (Customer) يقوم بإدخال البطاقة ورمز PIN للوصول إلى حسابه. بعد التحقق من البيانات، يمكنه تنفيذ أي من العمليات البنكية مثل السحب، الإيداع، التحويل، أو الاستعلام عن الرصيد. النظام (ATM System) يتواصل مع الخادم البنكي (Bank Server) للتحقق من المعاملة وتنفيذها بشكل آمن. الفني (Technician) لديه صلاحيات خاصة لإجراء الصيانة، إصلاح الأعطال، أو تحديث النظام. يهدف المشروع إلى توفير خدمة آمنة وفعّالة تعمل على مدار الساعة وتُقلل من الضغط على فروع البنك التقليدية. المخططات (Diagrams) المرسومة داخل المشروع 1. Use Case Diagram يوضح التفاعلات بين المستخدمين (العميل، البنك، الفني) والنظام، مثل عمليات السحب، الإيداع، تحويل الأموال، وصيانة الـATM. 2. Class Diagram يُظهر الكيانات الأساسية (مثل العميل، البطاقة، الحساب، البنك، المعاملة) والعلاقات بينها، مع تحديد الخصائص والوظائف لكل فئة. 3. Activity Diagram يصف تسلسل خطوات العمليات داخل النظام مثل عملية السحب أو الإيداع — بدءًا من إدخال البطاقة إلى تنفيذ العملية وظهور النتيجة على الشاشة. 4. Sequence Diagram يبيّن التتابع الزمني للرسائل بين العميل، جهاز الـATM، والبنك أثناء تنفيذ العمليات المختلفة، مثل التحقق من الرصيد أو تحويل الأموال. 5. Data Flow Diagram (DFD) – المستويين 0 و1 المستوى 0 يوضح تدفق البيانات بشكل عام بين العميل، النظام، والبنك. المستوى 1 يفصّل العمليات الداخلية مثل المصادقة، معالجة المعاملات، وتحديث البيانات. 6. State Diagram يشرح الحالات المختلفة التي يمر بها الـATM (مثل Idle، Card Inserted، Authenticating، Transaction Processing) وكيفية الانتقال بينها بناءً على تفاعل المستخدم. 7. Function Decomposition Diagram (FDD) يفصل النظام إلى وظائف رئيسية وفرعية، مثل إدارة العملاء، معالجة العمليات البنكية، وإدارة الصيانة. 8. Entity Relationship Diagram (ERD) يُظهر العلاقات بين الكيانات الأساسية مثل: Client (العميل) Card (البطاقة) Transaction Record (سجل المعاملة) Transaction Type (نوع المعاملة) Report (التقارير الشهرية) ويُبيّن كيف تتصل هذه الكيانات ببعضها البعض لتكوين قاعدة بيانات مترابطة وفعالة. 9. Communication Diagram يعرض كيفية تبادل الرسائل بين المكونات الأساسية للنظام (العميل – واجهة الـATM – وحدة المصادقة – الخادم البنكي – قاعدة البيانات).
