تصميم مخطط هندسي (Technical Drawing) جاهز للتصنيع

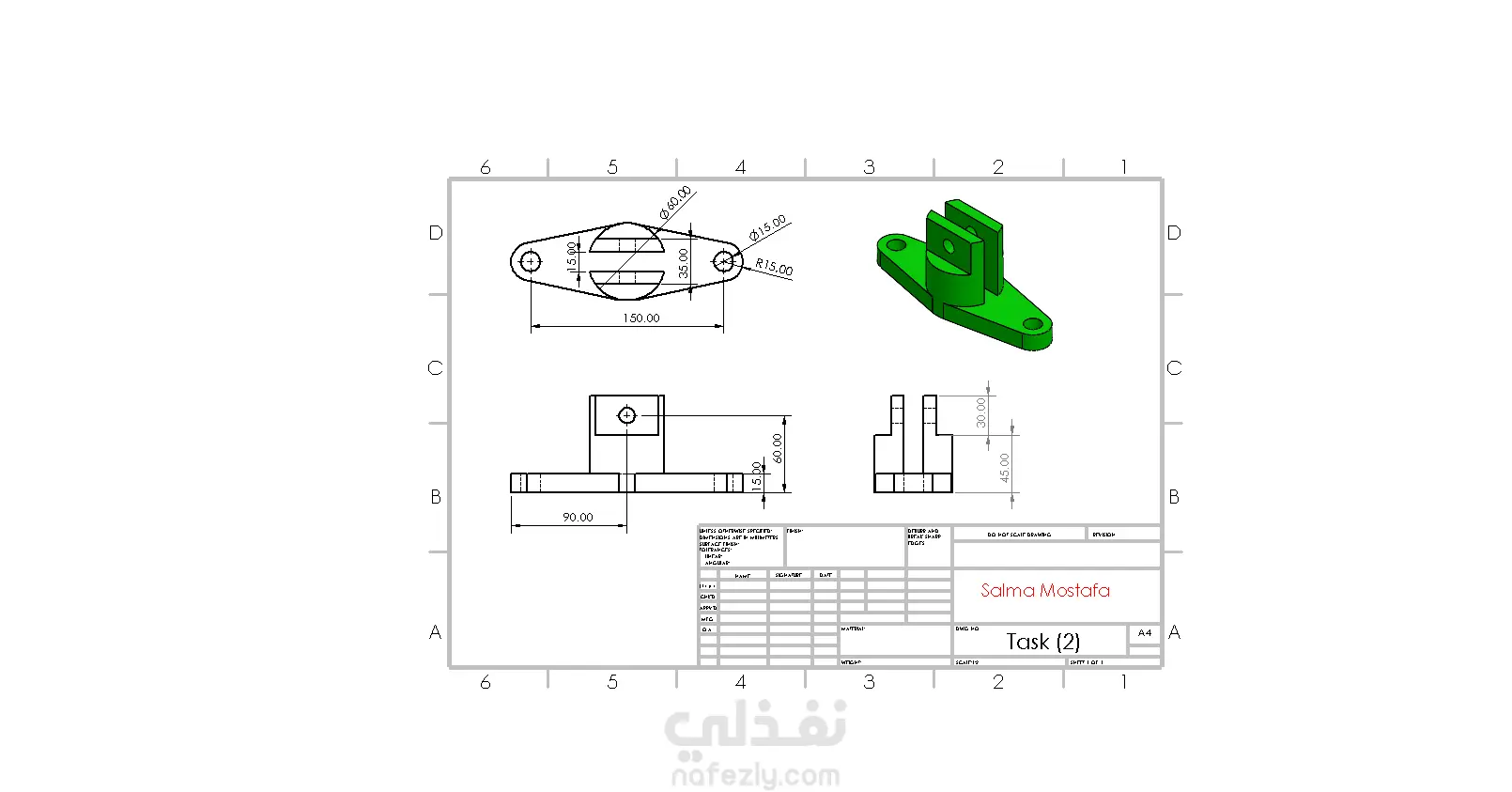

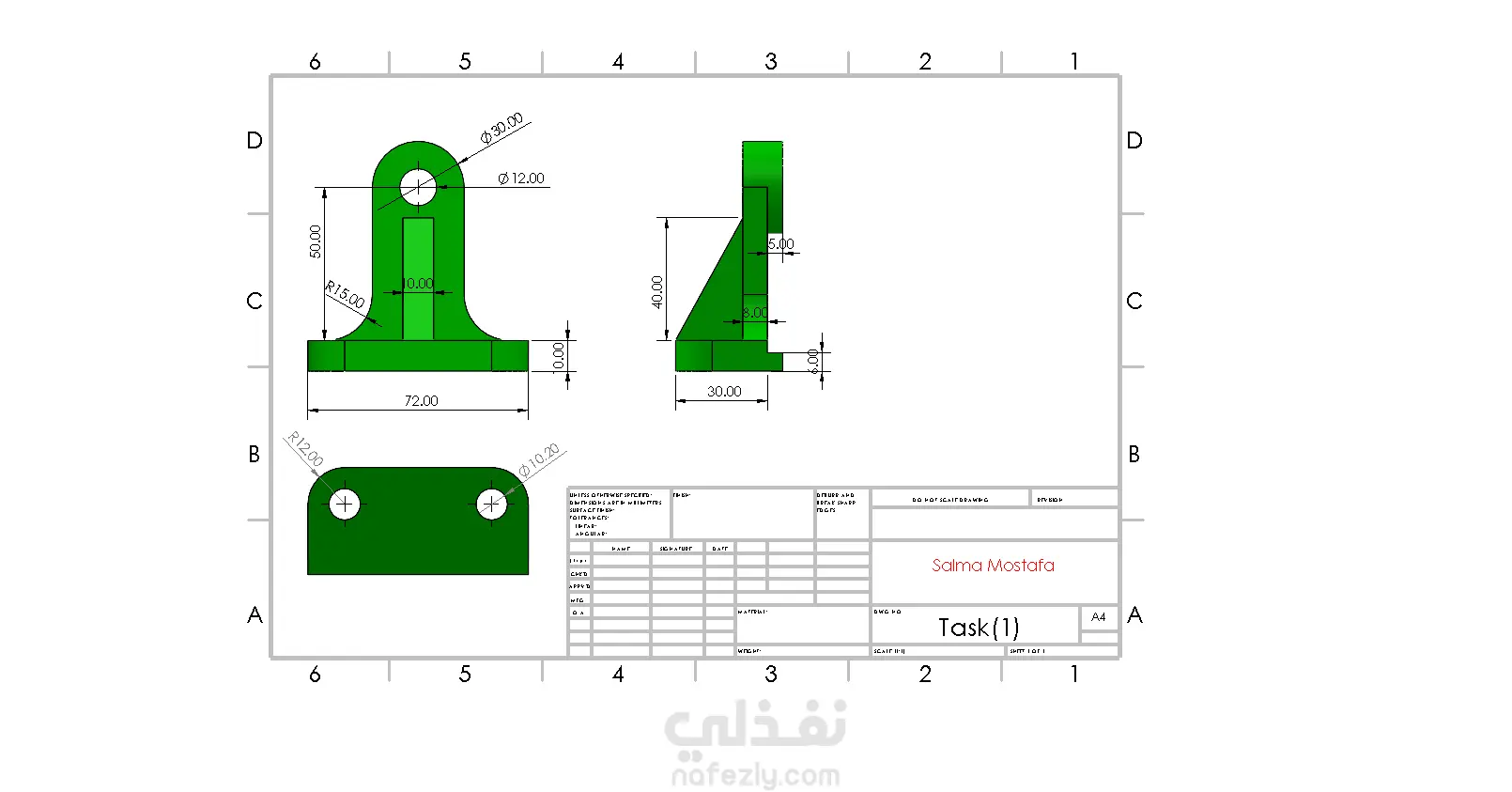

يمثل هذا المشروع مهارة أساسية في التصميم الهندسي، وهي تحويل النماذج ثلاثية الأبعاد (3D Models) إلى رسومات هندسية تنفيذية (Shop Drawings) ثنائية الأبعاد، جاهزة لورش التصنيع. ما تم إنجازه: قمت بإنشاء مخطط هندسي (Technical Drawing) كامل لقطعة ميكانيكية باستخدام برنامج SolidWorks (أو البرنامج الذي استخدمتِه). يتضمن الرسم ما يلي: * المساقط الهندسية (Orthographic Views): تم توضيح جميع المساقط المطلوبة لفهم التصميم (الأمامي، الجانبي، والعلوي). * الأبعاد الدقيقة (Dimensioning): تم وضع جميع الأبعاد والمواصفات (مثل الأقطار، الأطوال، وأنصاف الأقطار) اللازمة للتصنيع بدقة، كما هو موضح في المخطط. * لوحة العنوان (Title Block): تم إعداد الرسم في لوحة رسم قياسية (A4) تحتوي على بيانات المشروع. ما يثبته هذا المشروع: القدرة على إنشاء رسومات تنفيذية احترافية ومتوافقة مع معايير الصناعة. الدقة الفائقة في وضع الأبعاد (Dimensioning) والتفاوتات (Tolerances). الكفاءة في استخدام برامج CAD لإنتاج مخرجات هندسية جاهزة للتصنيع.
