مشروع: تصميم شبكة الكهرباء الخارجية لتقسيم المعلمين – مدينة دسوق
قمت بتصميم شبكة الكهرباء الخارجية للجهد المتوسط لتقسيم المعلمين، وهو كومباوند كبير على مساحة 15 فدان (≈ 63,000 م²) تقريبًا ، مقسم إلى 360 قطعة تشمل مدرسةً أساسيةً وقطعًا مخصصة للوحدات السكنية والتجارية.
يقع المشروع بمدينة دسوق وهي مدينة تجارية نشطة، ويتميز بموقعه الاستراتيجي بجوار المستشفى العام وقريب من وسط المدينة، مما يرفع من أهمية المشروع.
الأعمال التي قمت بها:
تقدير الأحمال الكهربائية لكل قطعة من قطع التقسيم.
حساب إجمالي الأحمال المتوقعة للتقسيم، والتي بلغت 9 ميجا فولت أمبير.
تصميم موزع جهد متوسط لتغذية التقسيم بالجهد المتوسط 12 ك.ف مكون من 8خلية (2 خلايا دخول + 4 خلايا خروج + 2 خلية ربط ).
تصميم كابلات الدخول لتغذية لوحة التوزيع بقطاع 3×240مم² ألمنيوم، جهد 12/18 ك.ف، عدد 2كابلات بطول إجمالي 5000متر.
تصميم كابلات الخروج لتغذية المحولات بقطاعات 3×240 و3×150 مم² ألمنيوم، جهد 12/18 ك .ف، عدد4 مغذيات خروج بطول إجمالي حوالي 2000 متر.
تصميم محطات التوزيع بعدد 10 محولات بقدرة 1,000 kVA لكل منها وبجهد 10,500/400 V.
تصميم شبكة الجهد المنخفض لتغذية قطع التقسيم المختلفة بالتيار الكهربائي.
تصميم شبكة إنارة الشوارع الخاصة بالتقسيم.

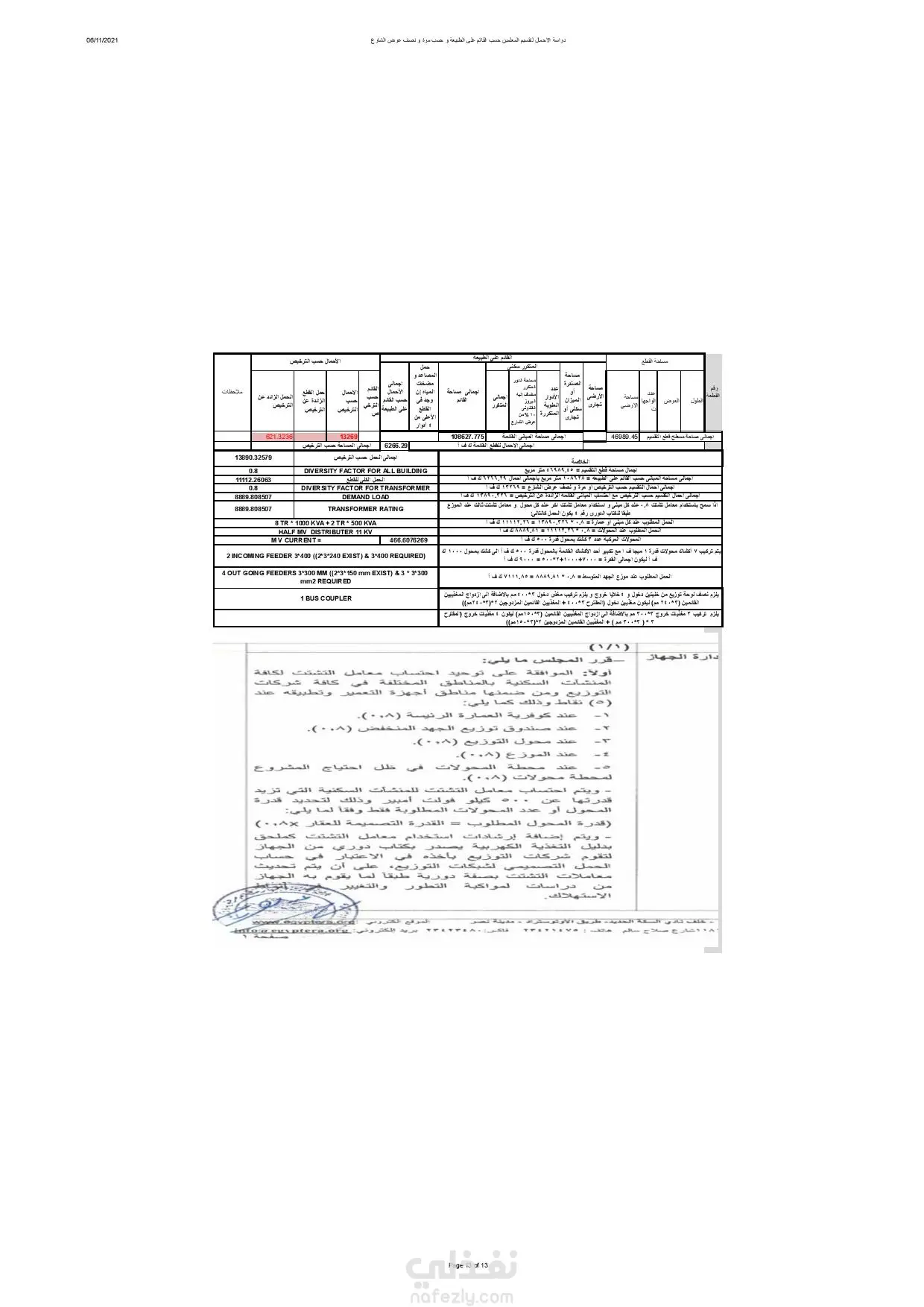

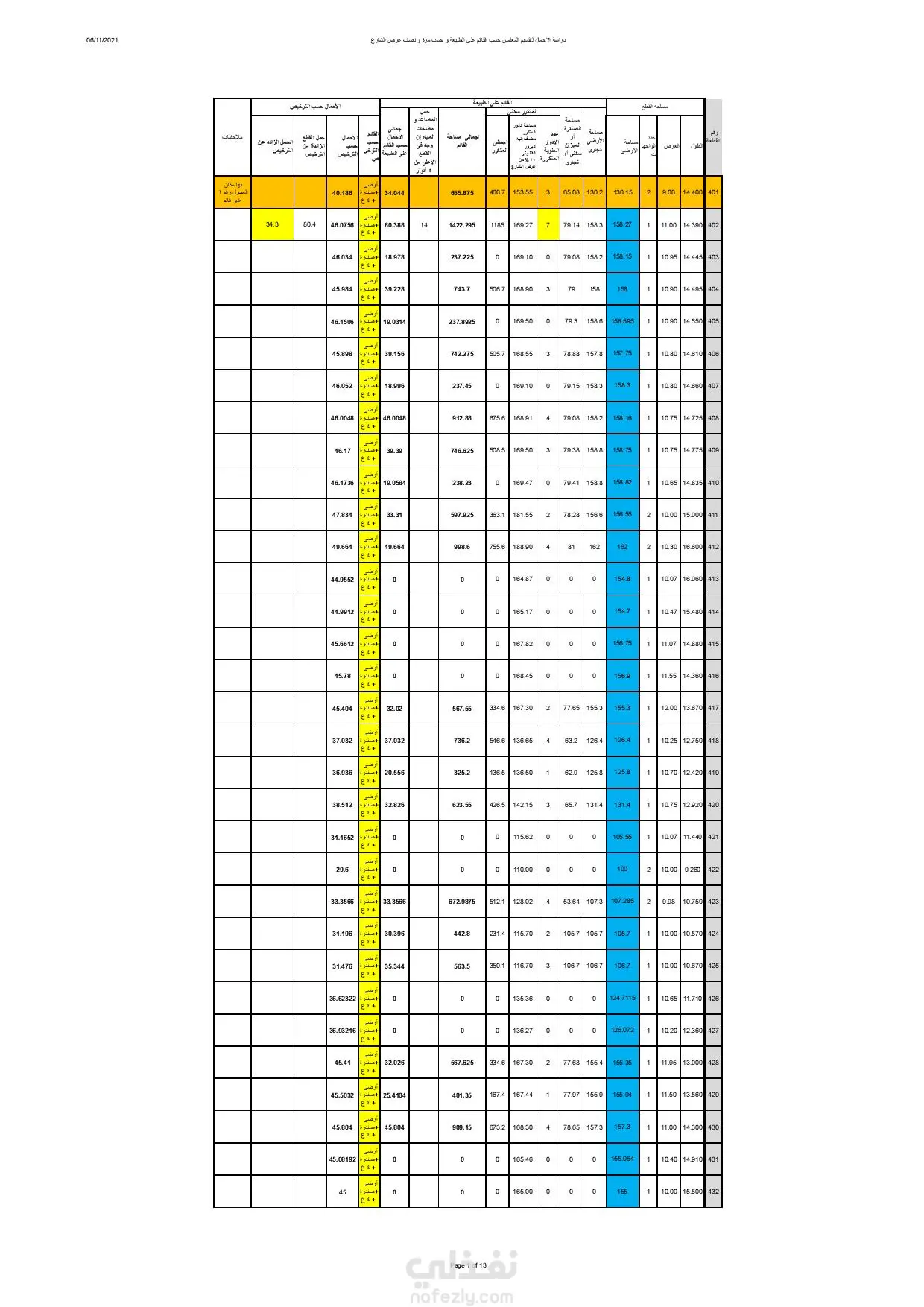

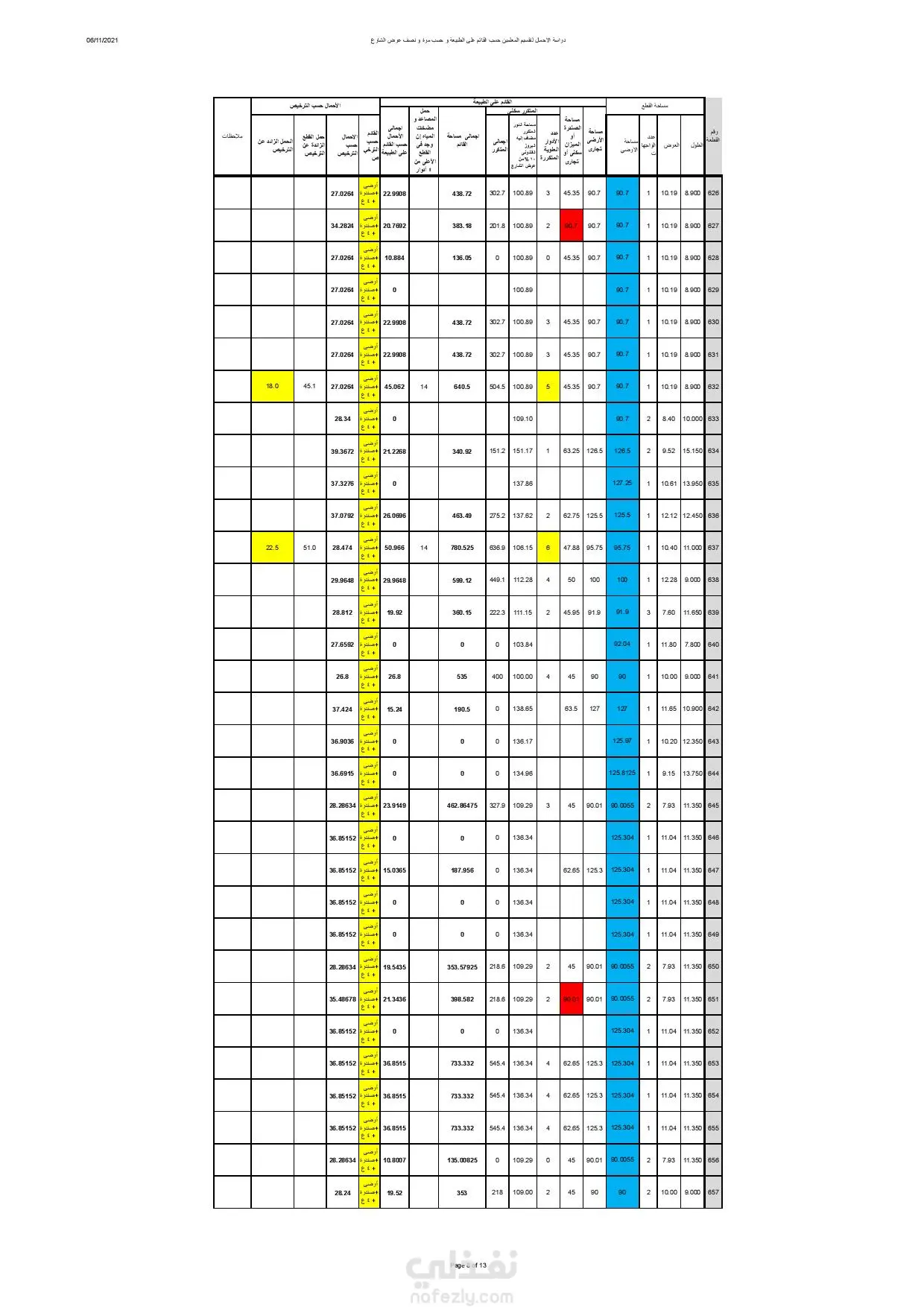

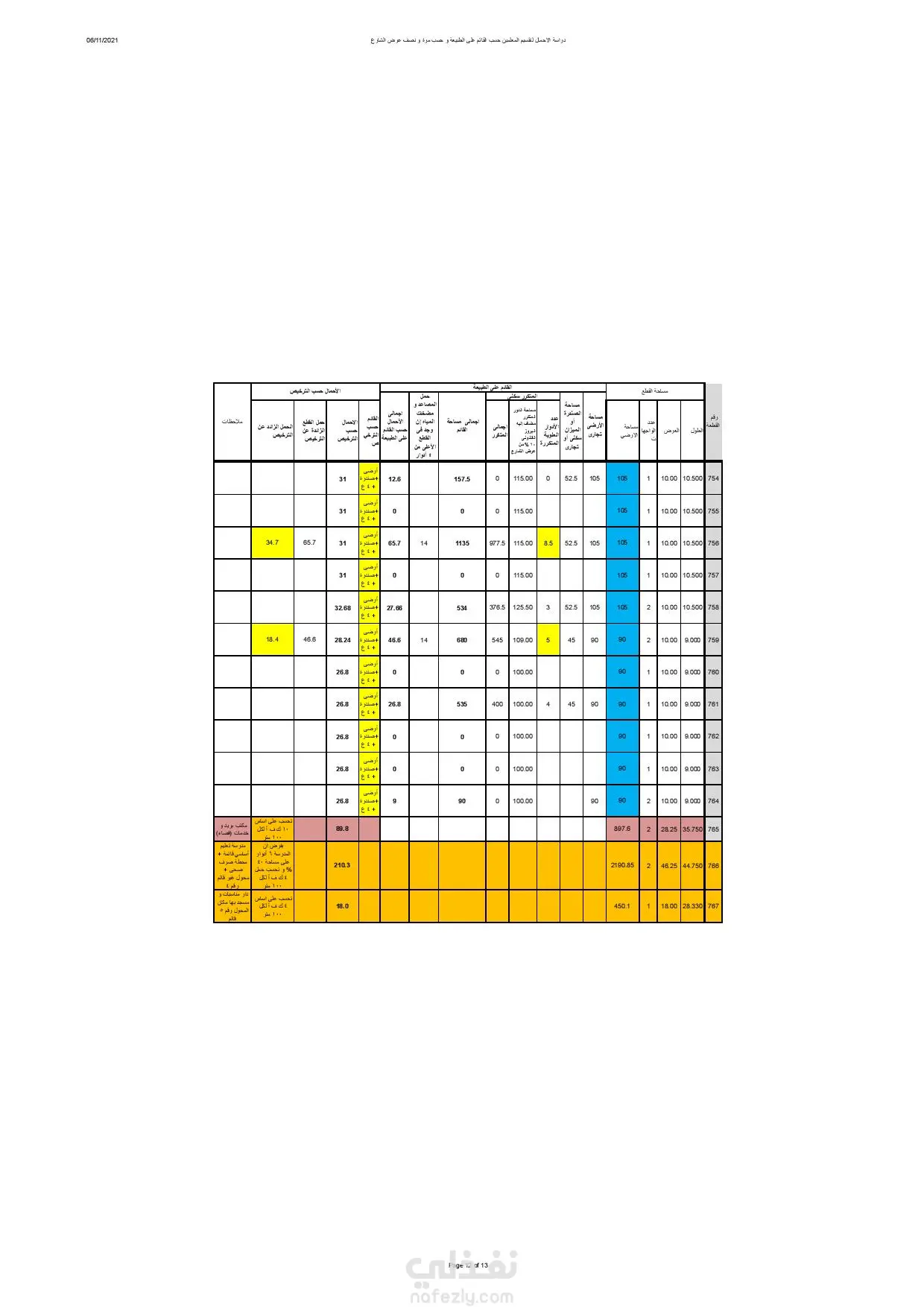

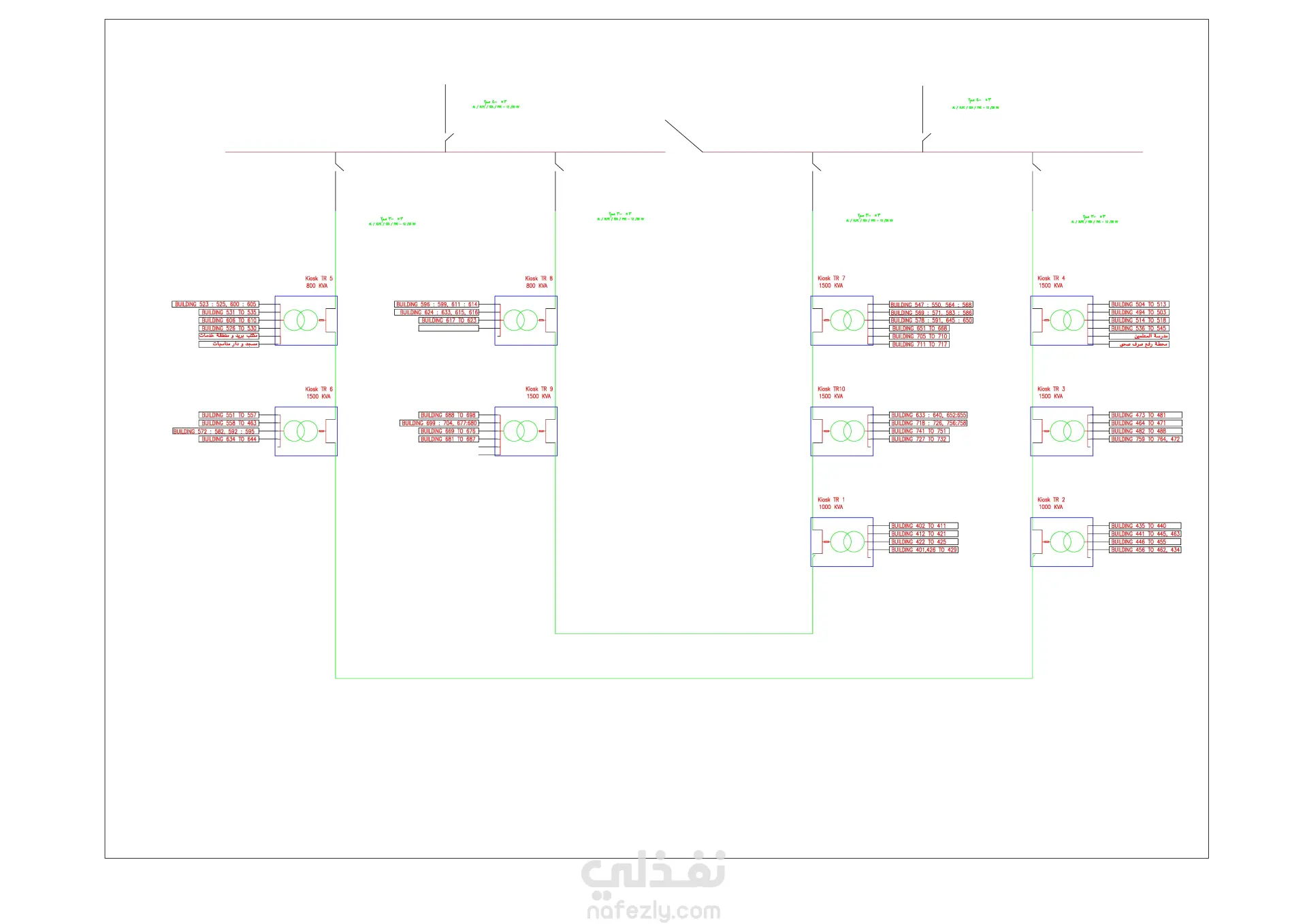

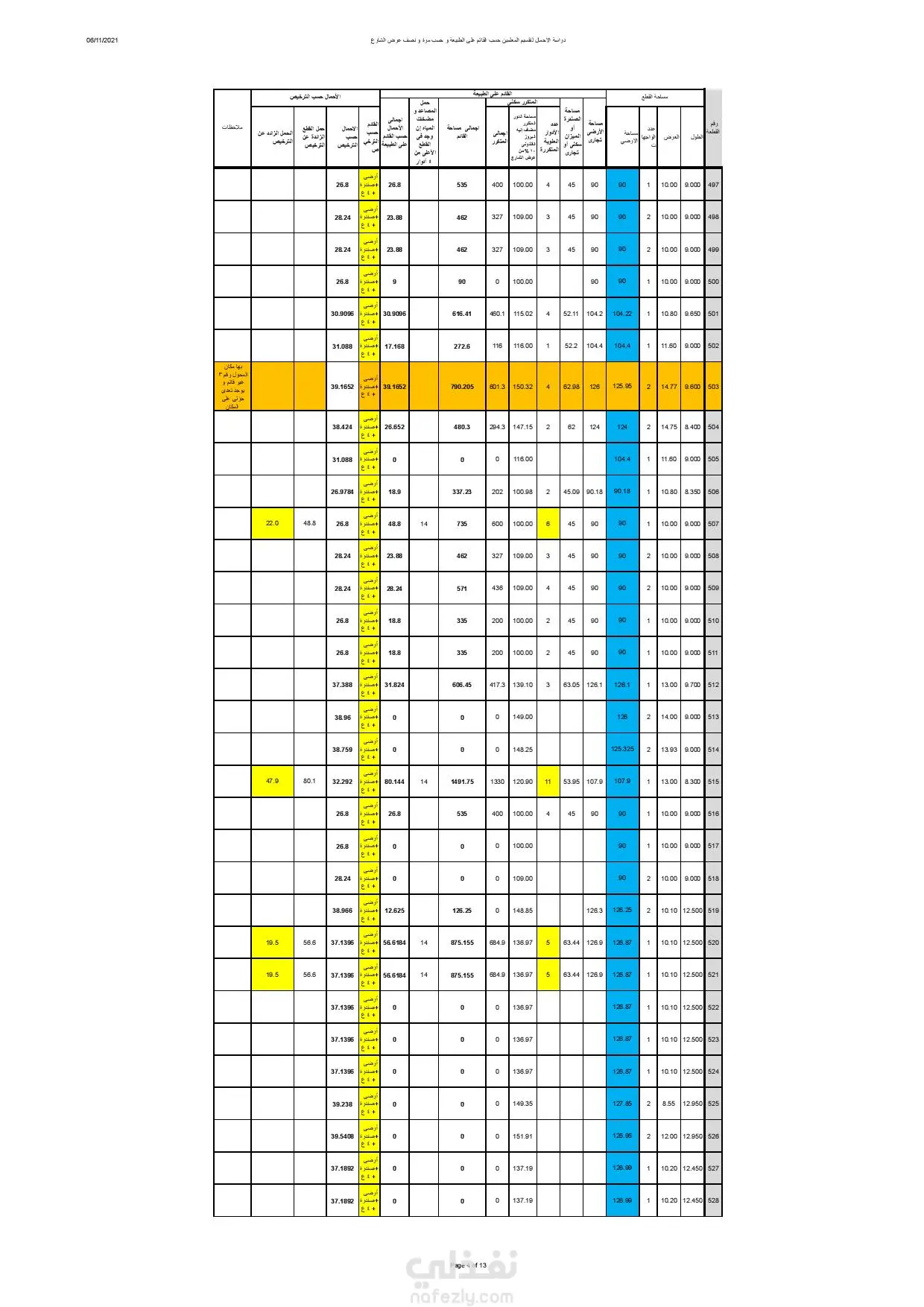

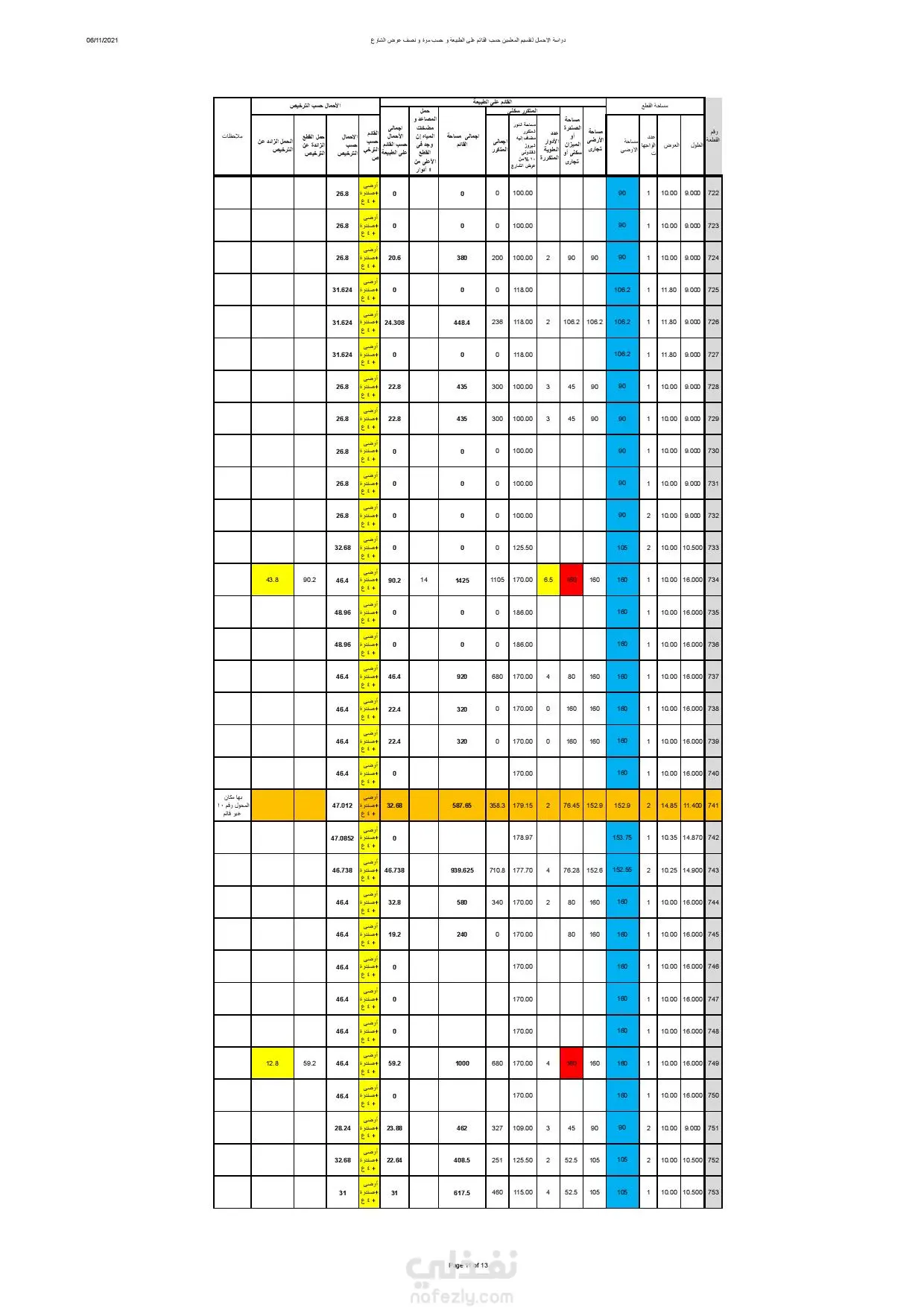

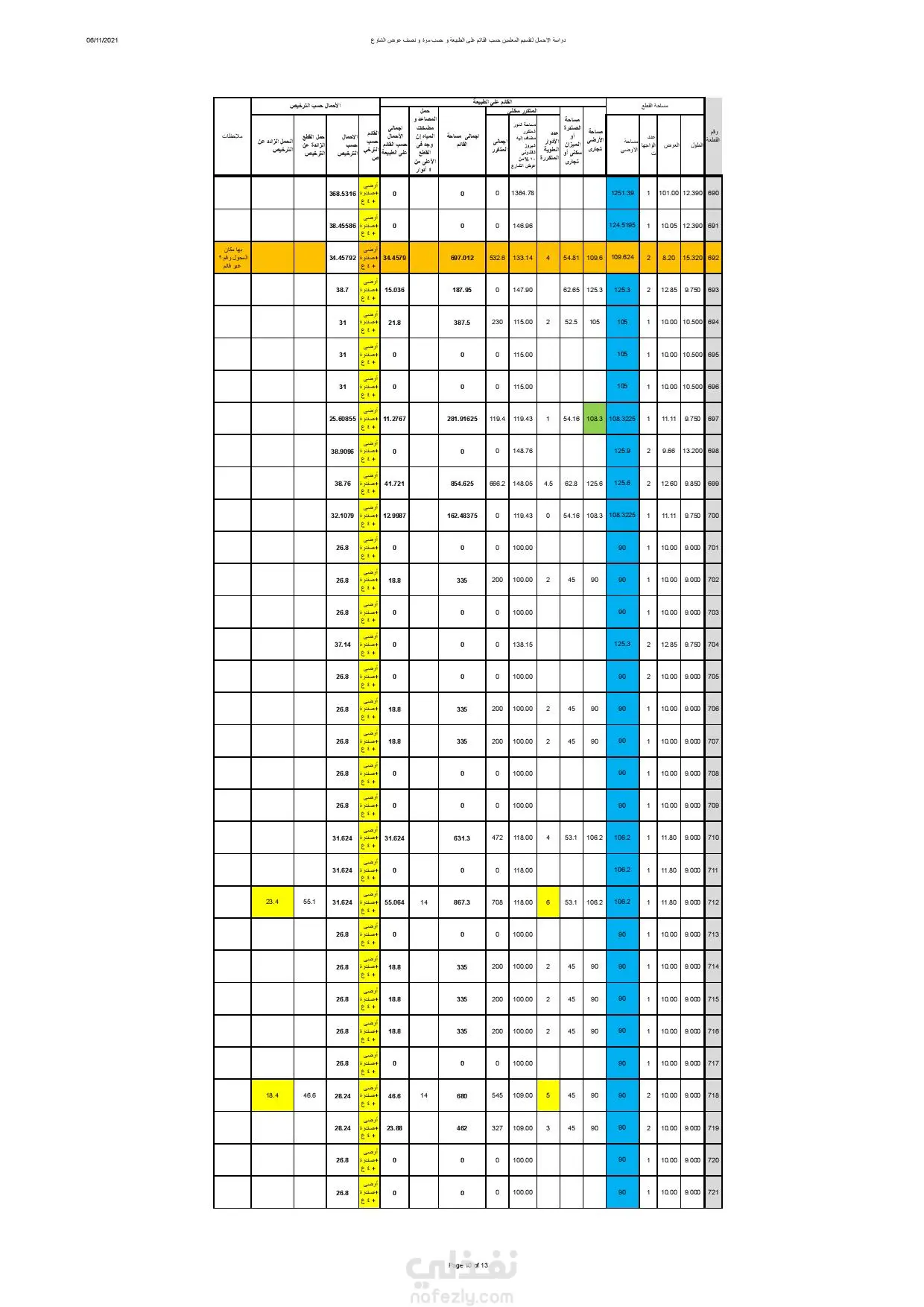

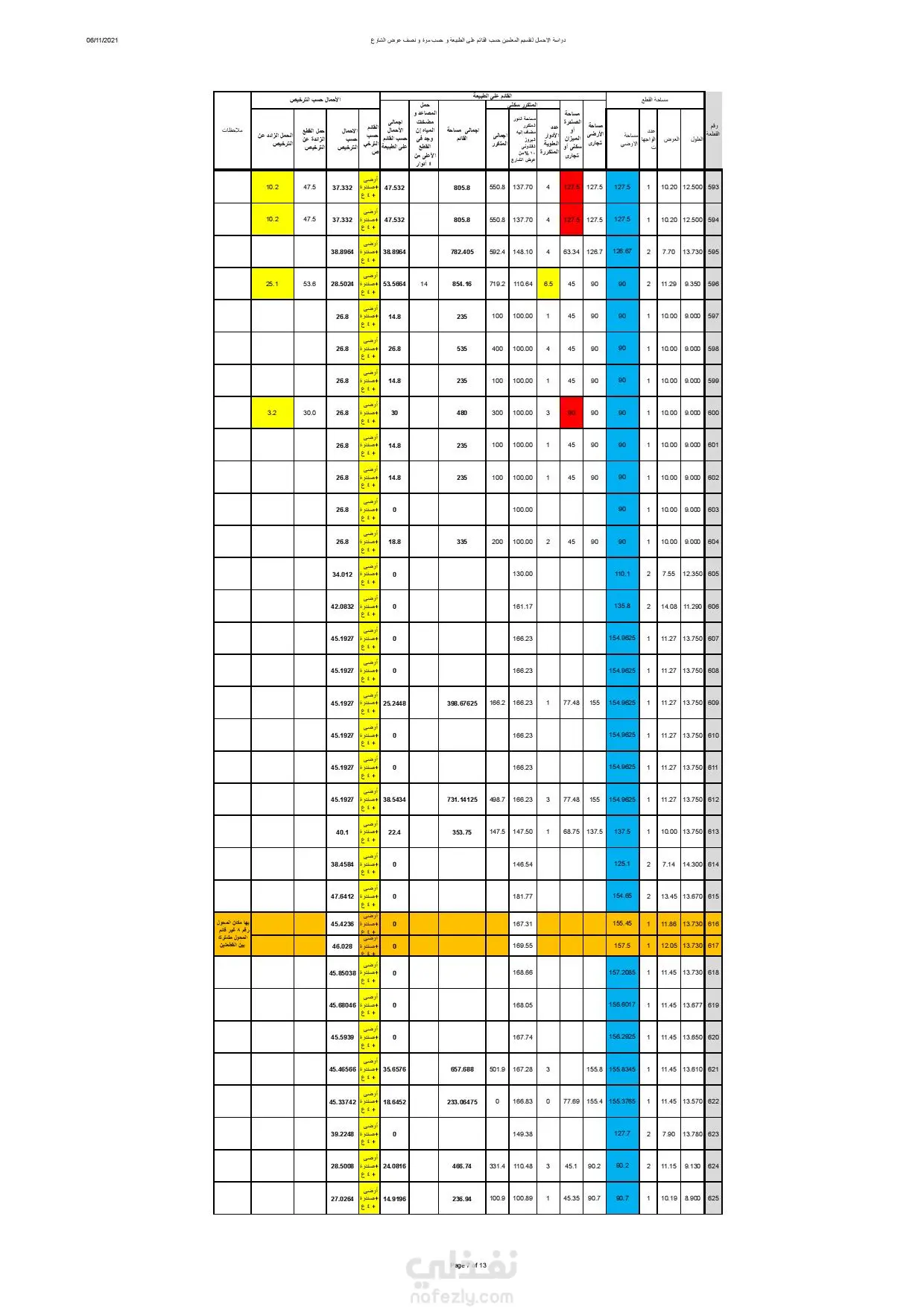

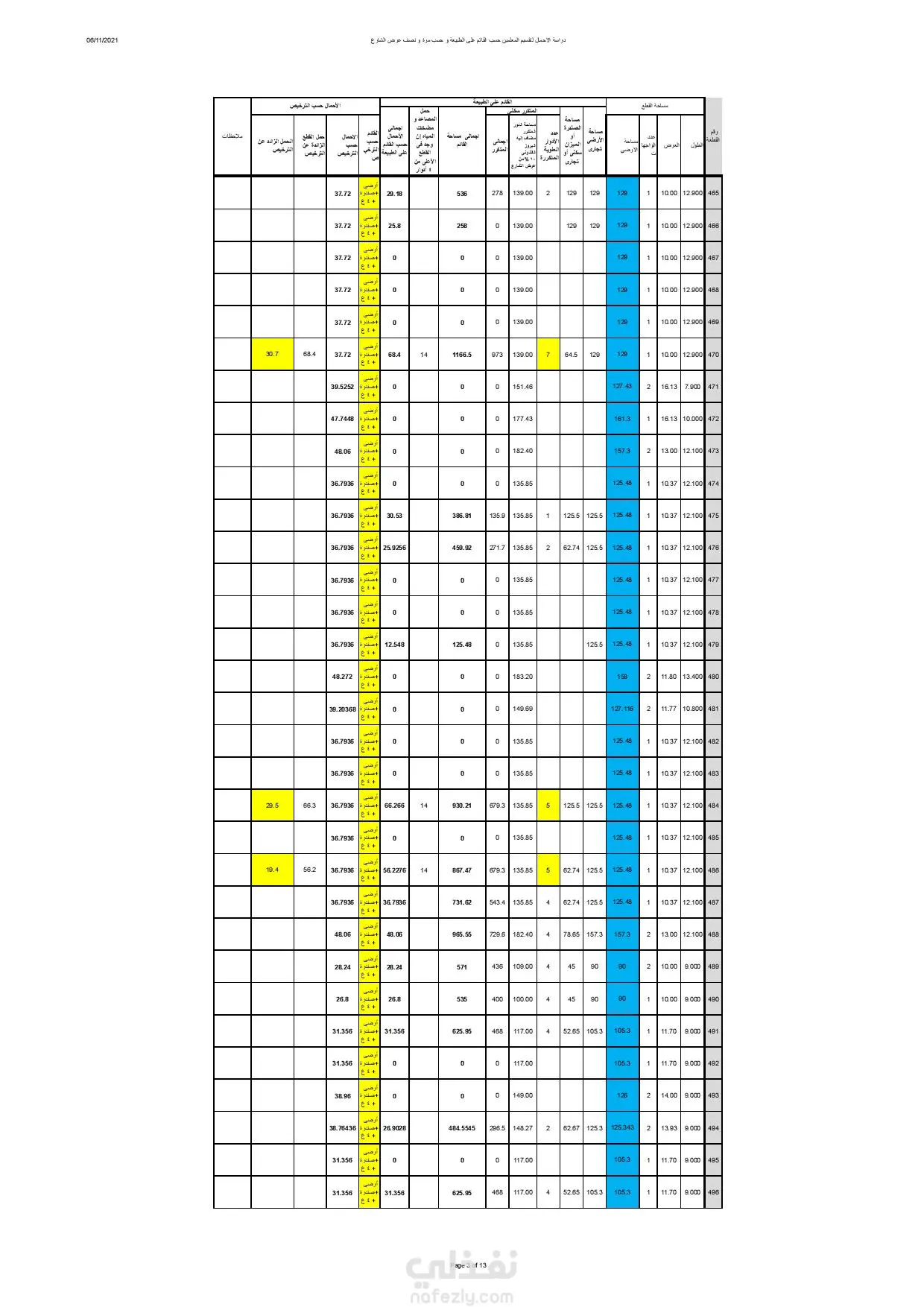

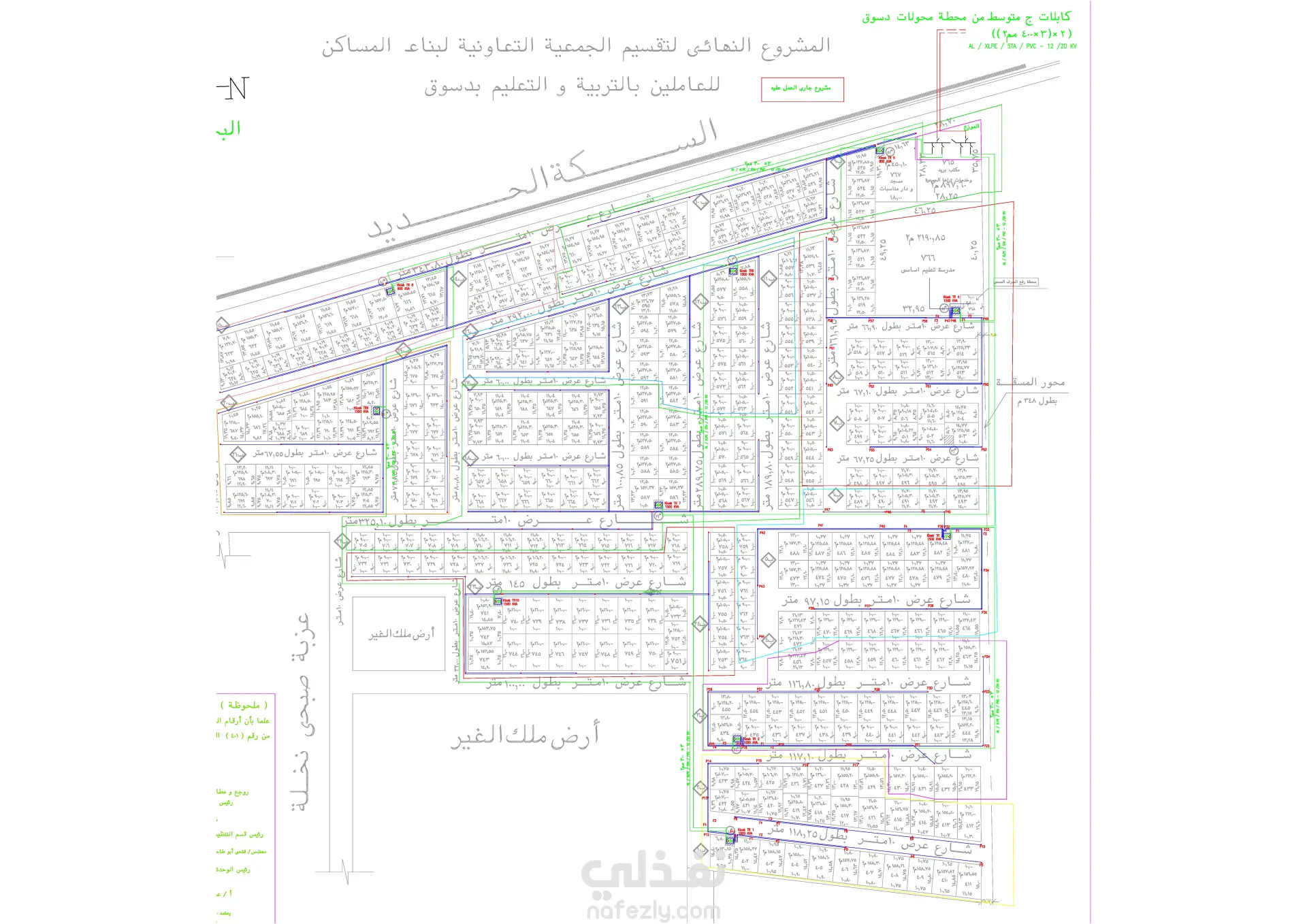

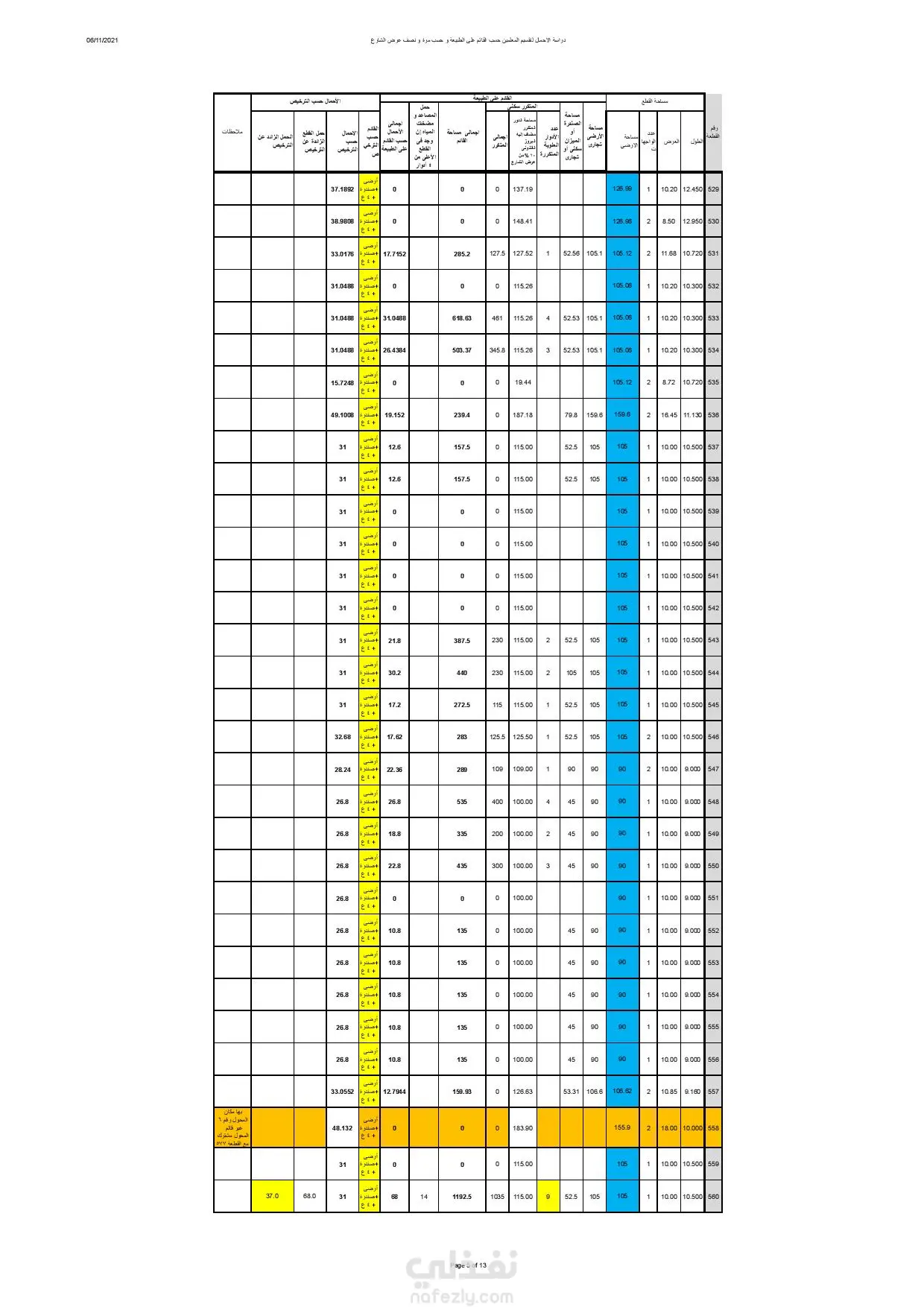

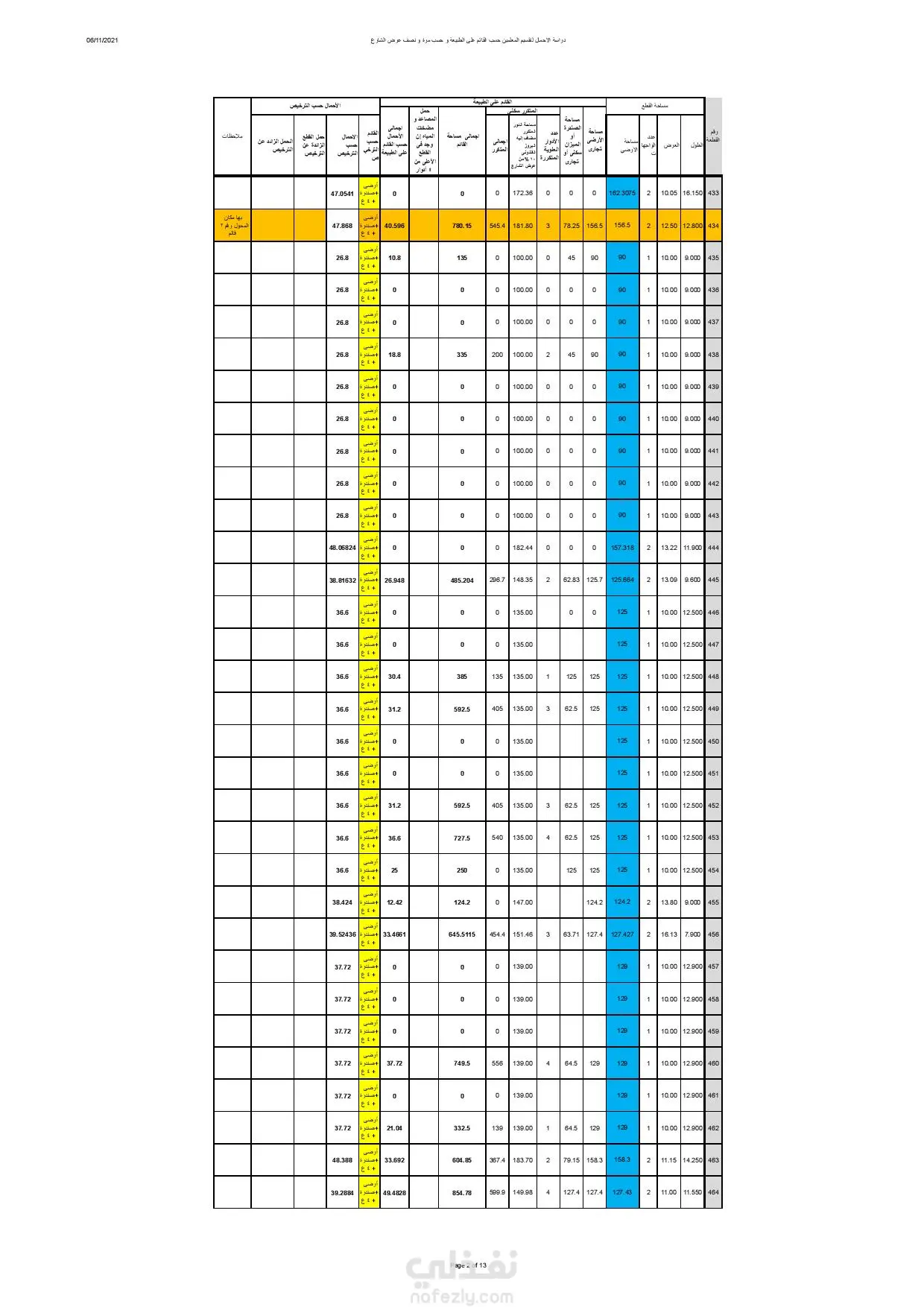

المخرجات المرفقة: SLD، DWG، حسابات أحمال Excel.
