تصميم شبكة الكهرباء الخارجية ل كومباوند الصقر

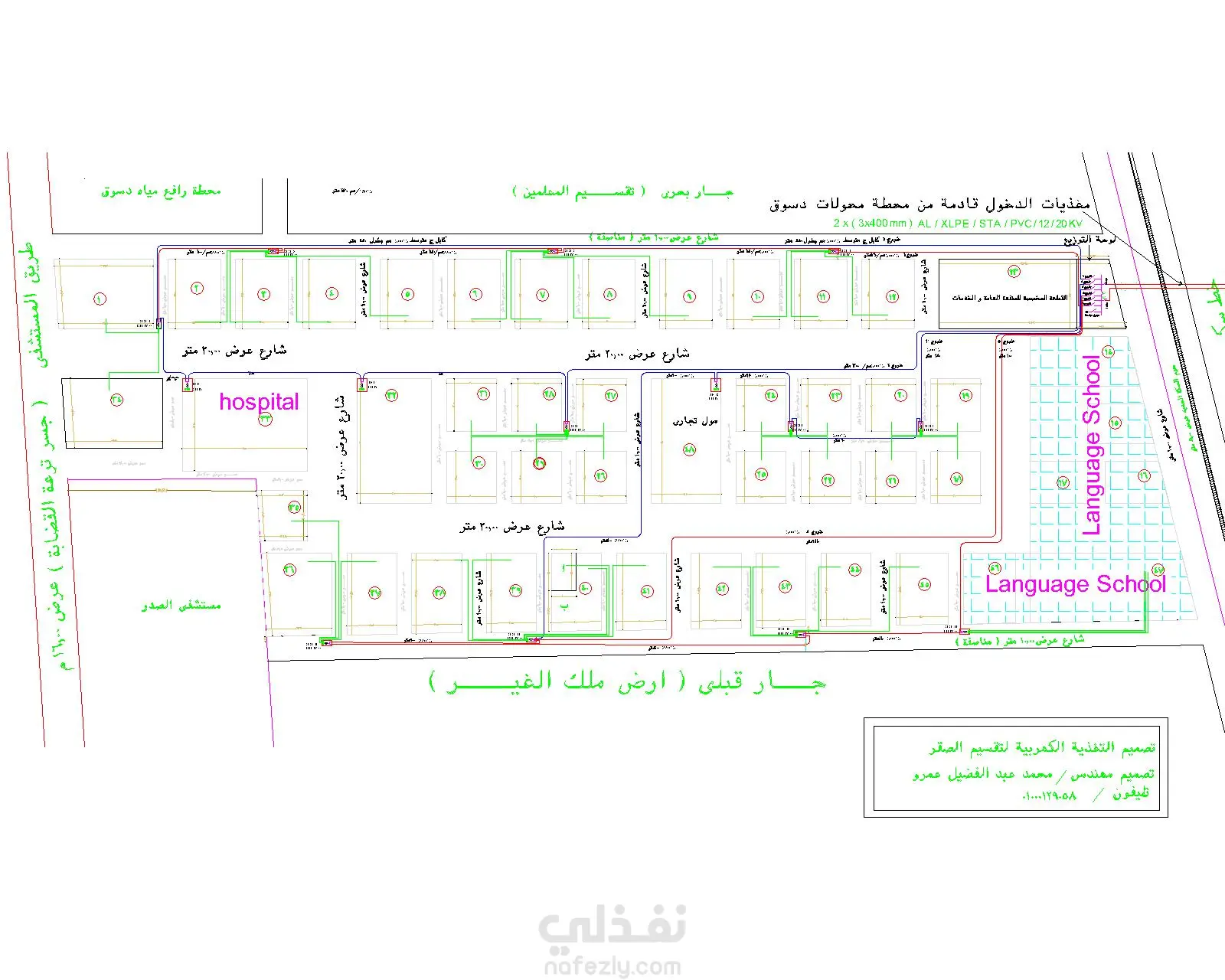

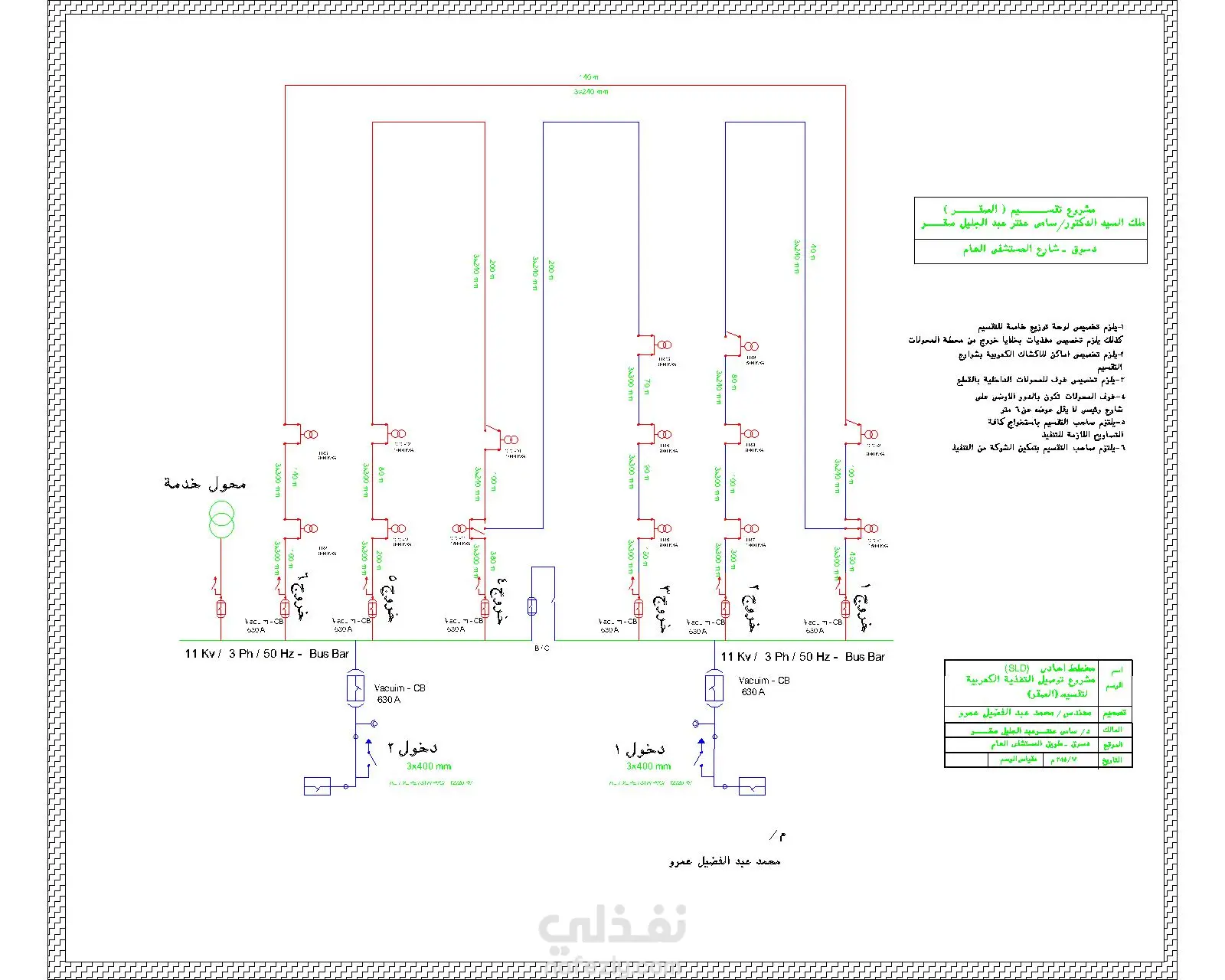

مشروع: تصميم شبكة الكهرباء الخارجية لتقسيم الصقر – مدينة دسوق قمت بتصميم شبكة الكهرباء الخارجية للجهد المتوسط لتقسيم الصقر، وهو كومباوند كبير على مساحة 17 فدان تقريبًا (≈65,843 م²)، مقسم إلى 48 قطعة تشمل مدرسة لغات، مستشفى خاص، مول تجاري، و42 برجًا سكنيًا وتجاريًا. يقع المشروع بمدينة دسوق وهي مدينة تجارية نشطة، ويتميز بموقعه الاستراتيجي بجوار المستشفى العام وقريب من وسط المدينة، مما يرفع من أهمية المشروع. الأعمال التي قمت بها: تقدير الأحمال الكهربائية لكل قطعة من قطع التقسيم. حساب إجمالي الأحمال المتوقعة للتقسيم، والتي بلغت 14 ميجا فولت أمبير. تصميم موزع جهد متوسط لتغذية التقسيم بالجهد المتوسط 12 ك.ف مكون من 15 خلية (4 خلايا دخول + 8 خلايا خروج + 2 خلية ربط + خلية خدمة). تصميم كابلات الدخول لتغذية لوحة التوزيع بقطاع 3×400 مم² ألمنيوم، جهد 12/18 ك.ف، عدد 4 كابلات بطول إجمالي 9,600 متر. تصميم كابلات الخروج لتغذية المحولات بقطاعات 3×240 و3×150 مم² ألمنيوم، جهد 12/18 ك.ف، عدد 8 مغذيات خروج بطول إجمالي حوالي 3,200 متر. تصميم محطات التوزيع بعدد 15 محول بجهد 10,500/400 فولت وقدرات 800 و1000 ك.ف.أ. تصميم شبكة الجهد المنخفض لتغذية قطع التقسيم المختلفة بالتيار الكهربائي. تصميم شبكة إنارة الشوارع الخاصة بالتقسيم. قمت بتصميم محطة انتاج كهرباء من الطاقة الشمسية PV لتغذية المدرسة بالتيار الكهربي قدرة 15 كيلو وات المخرجات المرفقة SLD , DWG ,حسابات احمال EXCEL
