تنفيذ شبكة محلية صغيرة باستخدام Packet Tracer

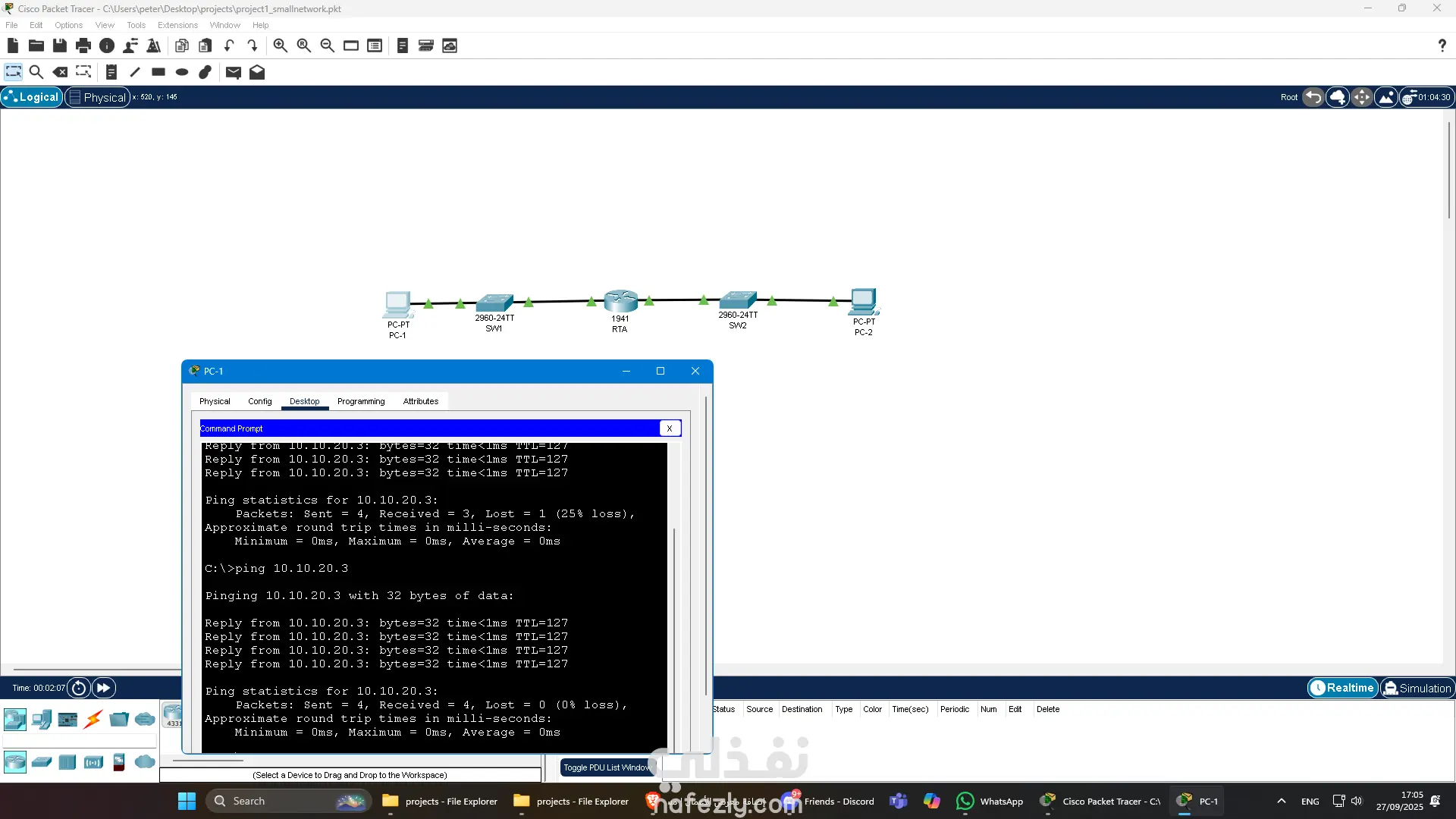

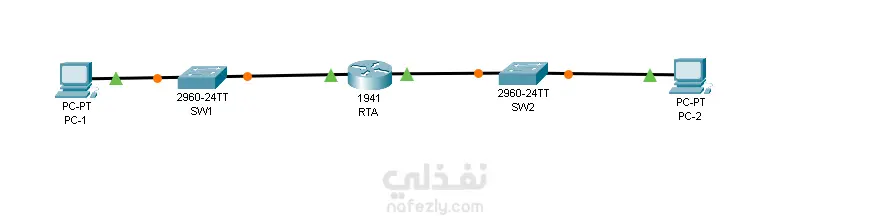

عن المشروع المشروع ده عبارة عن تصميم وتنفيذ شبكة محلية صغيرة باستخدام برنامج Cisco Packet Tracer الشبكة بتتكون من راوتر واتنين سويتش وجهازين حاسوب الهدف من المشروع هو ربط الأجهزة ببعض وتوفير إمكانية الاتصال بينهم عن طريق بروتوكولات الشبكات الأساسية هدف المشروع الهدف الأساسي هو تدريب عملي على كيفية بناء شبكة صغيرة من البداية وتكوين الأجهزة وإعداد IP Address لكل جهاز وضبط Gateway بحيث الشبكة تشتغل بشكل كامل وتسمح للأجهزة إنها تتواصل مع بعض المشروع ده يعتبر خطوة أساسية لأي حد عايز يفهم مبادئ الشبكات ويطبقها بشكل عملي الأدوات المستخدمة برنامج Cisco Packet Tracer أجهزة محاكاة Router 1941 و Switch 2960 و حاسوب إعدادات IP Addressing حسب الجدول المطلوب في المشروع خطوات التنفيذ أولا إنشاء التوبولوجي حيث تم إضافة الراوتر والسويتشات وأجهزة الحاسوب على Packet Tracer وترتيبهم في شكل مناسب ثانيا تسمية الأجهزة حيث تم تغيير أسماء الأجهزة حسب جدول العناوين عشان يكون في وضوح في التوصيف ثالثا التوصيلات حيث تم استخدام كابلات Copper Straight Through لتوصيل الراوتر بالسويتشات والسويتشات بالحواسيب رابعا ضبط إعدادات الراوتر وتشمل إعداد Hostname وإضافة كلمة مرور مشفرة وضبط Interfaces بال IP Addresses المناسبة وحفظ الإعدادات خامسا ضبط إعدادات السويتشات وتشمل إعداد VLAN1 لكل سويتش بال IP Address الخاص به وتفعيل كلمات المرور وحفظ الإعدادات سادسا ضبط إعدادات الحواسيب من خلال تعيين IP Address و Subnet Mask و Gateway لكل جهاز سابعا اختبار الاتصال بعد الانتهاء من الإعدادات حيث تم عمل اختبار Ping بين الأجهزة والتأكد أن الاتصال شغال بشكل صحيح فيدباك العميل المشروع اتنفذ بشكل ناجح وأظهر أن الشبكة شغالة بكفاءة وكل الأجهزة قدرت تتواصل مع بعض عن طريق Ping والهيكل العام للشبكة كان منظم وواضح
