تفاصيل التصميم:

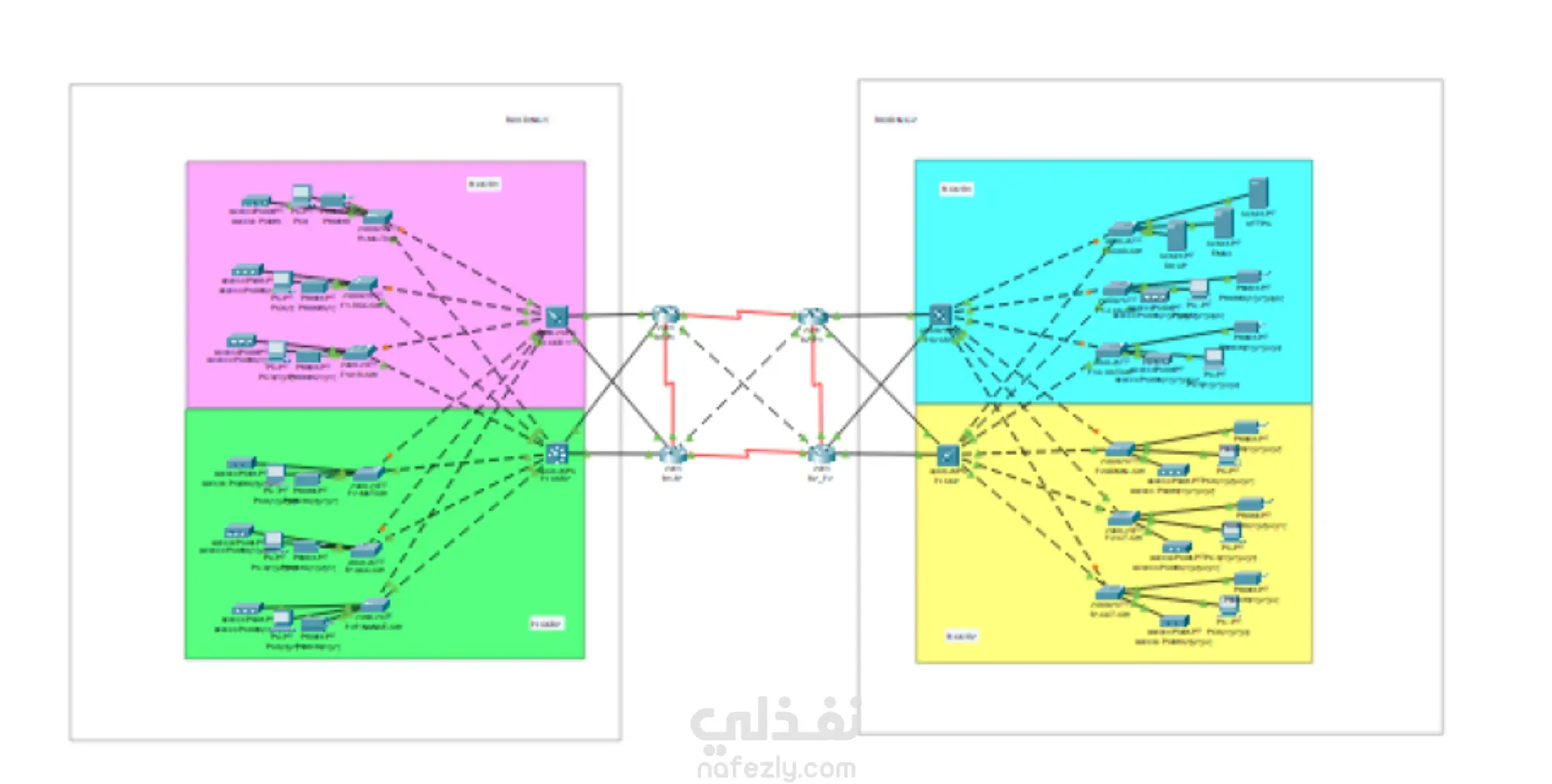

تم إنشاء شبكتين فرعيتين (Building A وBuilding B)، بحيث يمثل كل مبنى نطاقًا مستقلاً متصلًا بالمبنى الآخر عبر Routers مركزية لتأمين الاتصال بين جميع الأجهزة.
كل مبنى يحتوي على طابقين (Floor 1 وFloor 2)، ولكل طابق شبكة محلية خاصة (LAN) تم تحديدها بلون مختلف للتوضيح.
تم استخدام Switches لتوصيل الأجهزة داخل كل طابق وتوزيع الاتصال داخليًا.
تم ربط جميع الـSwitches بـ Routers مركزية لتكوين بنية شبكية قوية ومتوازنة.
تم إعداد عناوين IP خاصة لكل طابق وفق تقسيم هرمي منظم لتسهيل الإدارة وتجنب التعارضات.
الاتصال بين المبنيين يتم عبر روابط (Serial / Ethernet) مزدوجة لتأمين المسار الاحتياطي (Redundancy).
