تنفيذ مشروع إلكتروني متكامل مع تصميم الدائرة والمحاكاة على برنامج Proteus

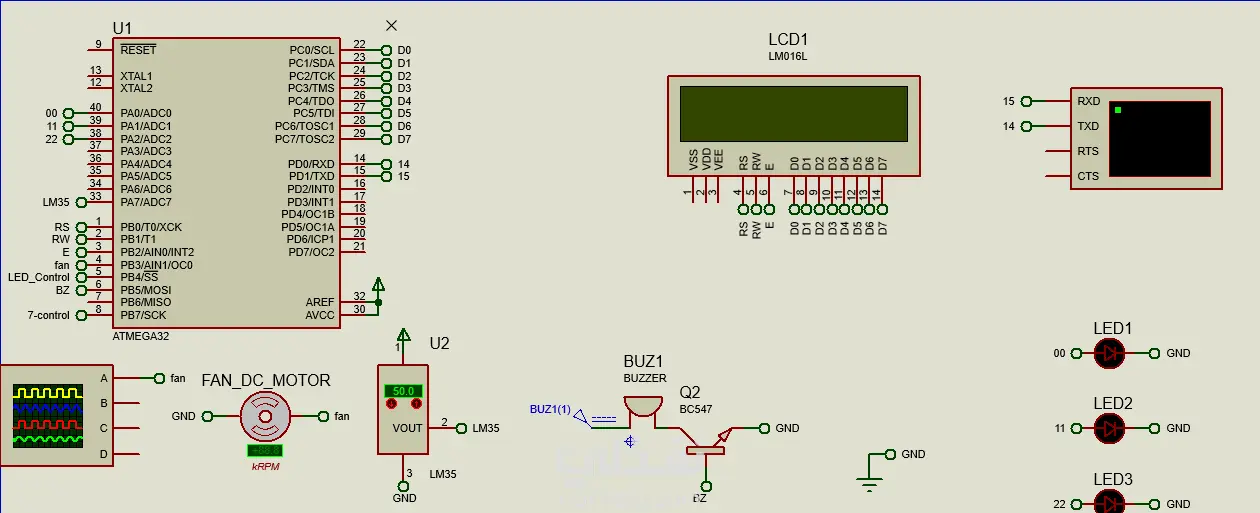

المشروع عبارة عن Smart Home قمت بتصميم وتنفيذ مشروع متكامل باستخدام الميكروكنترولر ATmega32 يدمج بين مفهومي الأمان والتحكم الذكي في درجة الحرارة. المشروع يتكوّن من نظام حماية يعتمد على كلمة مرور (Password) يتم إدخالها عبر لوحة مفاتيح (Keypad)، مع عرض النتائج على شاشة LCD، إضافةً إلى نظام تحكم في سرعة مروحة تبريد اعتمادًا على درجة الحرارة المقاسة بواسطة حساس LM35. عند إدخال كلمة المرور الصحيحة، يتم تشغيل المروحة والتحكم في سرعتها باستخدام إشارة PWM، أما في حال إدخال كلمة مرور خاطئة عدة مرات، فيُفعّل النظام إنذارًا صوتيًا (Buzzer) مع إضاءة تحذيرية باستخدام LEDs. كما استخدمت شاشة LCD لعرض البيانات مثل درجة الحرارة وسرعة المروحة الحالية. المميزات التقنية للمشروع: استخدام ADC لقراءة قيم الحساس التناظري (LM35). توليد إشارة PWM للتحكم في سرعة محرك الـ DC Motor. واجهة إدخال مستخدم عن طريق Keypad. عرض المعلومات على LCD 16x2. نظام إنذار متكامل باستخدام LEDs + Buzzer. نظام محاولات محددة لتسجيل الدخول قبل تفعيل الإنذار. ما تمت إضافته من تصميم وتنفيذ: تصميم كامل لدائرة المشروع الإلكترونية باستخدام برنامج Proteus. محاكاة شاملة لاختبار عمل الكود والدائرة قبل التنفيذ الفعلي. تصميم منظم وواضح للتوصيلات بين المكونات (LCD، Keypad، Sensor، DC Motor، LEDs، Buzzer). الأدوات والتقنيات المستخدمة: Microcontroller: ATmega32 Software Tools: Proteus, Microchip Studio (AVR-GCC) Programming Language: C Components: LM35, DC Motor, LCD, Keypad, LEDs, Buzzer, 7-Segment
