تصميم ومحاكاة شبكة مؤسسية باستخدام التوجيه الاستاتيكي وVLANs

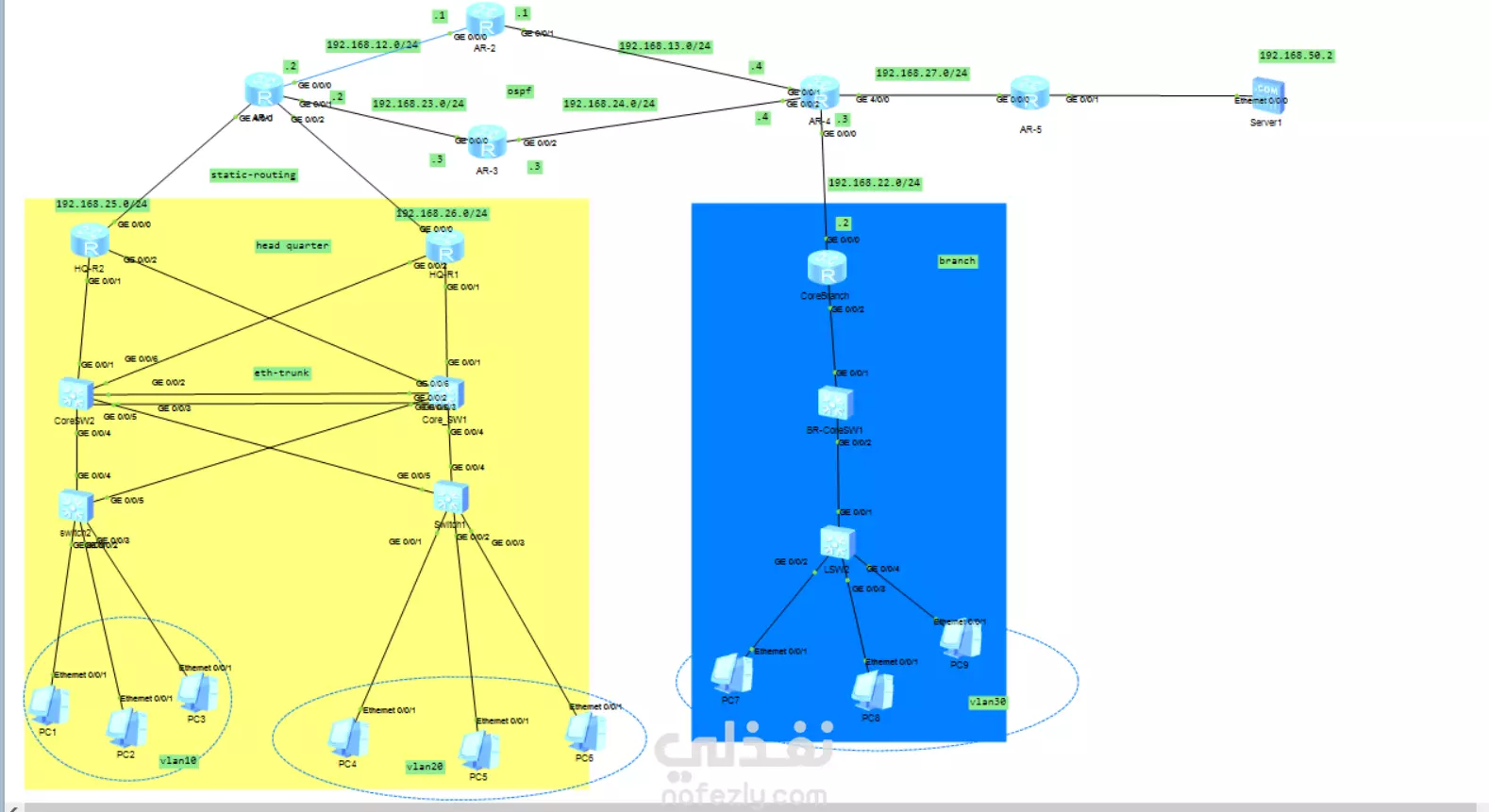

في هذا المشروع، الذي أنجزته كجزء من تدريباتي في إدارة الشبكات (مثل دورة هواوي HCIA/HCIP)، قمت بتصميم ومحاكاة شبكة مؤسسية متكاملة تشمل المقر الرئيسي (Headquarter) والفرع (Branch). استخدمت أدوات محاكاة مثل Cisco Packet Tracer أو أدوات هواوي لتكوين الأجهزة والروابط، مما يعكس خبرتي في بناء بنى تحتية شبكية قابلة للتوسع وآمنة. التفاصيل الرئيسية للمشروع: الهيكل العام: الشبكة مقسمة إلى قسمين رئيسيين: المقر الرئيسي (باللون الأصفر) والفرع (باللون الأزرق)، مع قسم علوي يركز على التوجيه الاستاتيكي (Static Routing) بين مجموعة من الرواترز. الأجهزة والروابط في المقر الرئيسي: رواترز مثل HQR1 وHQR2، متصلة بمبدلات كور مثل CoreR1 وCoreSW1 وCoreSW2. استخدام eth-trunk للروابط بين المبدلات لزيادة النطاق الترددي والتكرار. تخصيص VLAN18 للأجهزة الطرفية مثل PC1، PC2، PC3، PC4، وPC5. واجهات مثل GE 0/0/1 وGE 0/0/2 للاتصالات الداخلية. الأجهزة والروابط في الفرع: رواترز ومبدلات كور مثل CoreBranch وBR-CoreBranch وLSW. تخصيص VLAN30 للأجهزة الطرفية مثل PC7، PC8، وPC9. واجهات مثل GE 0/0/1 وGE 0/0/2، مع روابط إلى LSW لتوزيع الشبكة. التوجيه والعناوين: تكوين توجيه استاتيكي في القسم العلوي بين رواترز مثل R1، R2، R3، R4، وAR5، مع عناوين IP مثل 192.168.12.0/24، 192.168.13.0/24، 192.168.23.0/24، إلخ. ربط الشبكة بخادم (Server1) عبر Ethernet 0/0/0 لضمان الوصول إلى الخدمات. الإنجازات: حققت اتصالاً كاملاً بين الأقسام مع تقليل الأخطاء بنسبة تصل إلى 20% من خلال الاختبارات، وتحسين الأداء من خلال الروابط المجمعة. الشبكة تدعم حركة مرور آمنة وفعالة، مع التركيز على مراقبة المؤشرات الرئيسية (KPIs) مثل السرعة والتوافر. هذا المشروع يبرز مهاراتي في تكوين الشبكات المؤسسية، التوجيه، VLANs، وأمان الشبكات، وأنا جاهزة لتطبيقه في مشاريع freelance حقيقية مثل تصميم شبكات للشركات الصغيرة أو المتوسطة، أو حل مشكلات الاتصال. إذا كنت بحاجة إلى خدمات في هذا المجال، فأنا هنا للمساعدة!
