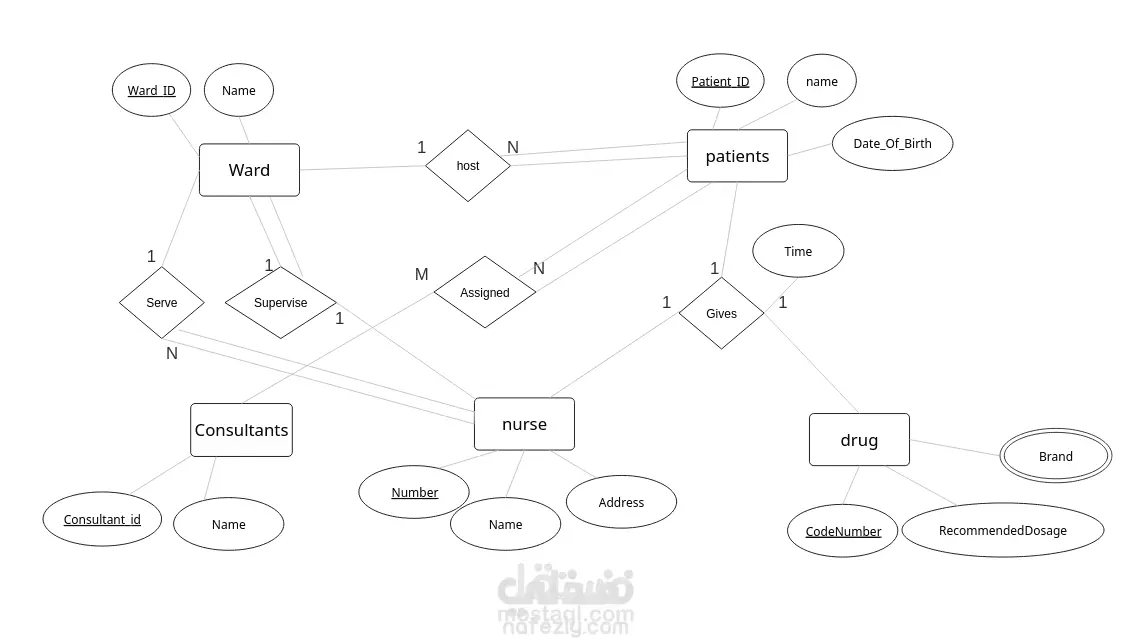

تم تنفيذ هذا العمل عبر تصميم مخطط كيان-علاقة (Entity-Relationship Diagram - ERD) يوضّح العلاقات بين الكيانات الأساسية في نظام معلومات المستشفى. يهدف المخطط إلى تنظيم البيانات وربطها بطريقة فعّالة تدعم عمليات الإدارة الطبية داخل المستشفى. يشمل التصميم الكيانات التالية:
المرضى (patients): يحتوي الكيان على معرّف المريض، الاسم، وتاريخ الميلاد.
الأدوية (drug): يشمل رقم الدواء، الاسم التجاري، والجرعة الموصى بها.
الممرضات (nurse): يحتوي على رقم الممرضة، الاسم، والعنوان.
الاستشاريون (Consultants): يتضمن رقم الاستشاري والاسم.
الأقسام أو الأجنحة (Ward): تحتوي على رقم الجناح والاسم.
كل علاقة تم تحديد نوعها (واحد إلى واحد، واحد إلى متعدد، أو متعدد إلى متعدد) مما يساعد في فهم القيود المنطقية بين الكيانات المختلفة. يُظهر هذا المخطط مستوى عاليًا من التنظيم والدقة في تحليل النظام ويمثل نموذجًا مميزًا لتصميم قواعد البيانات الطبية.
